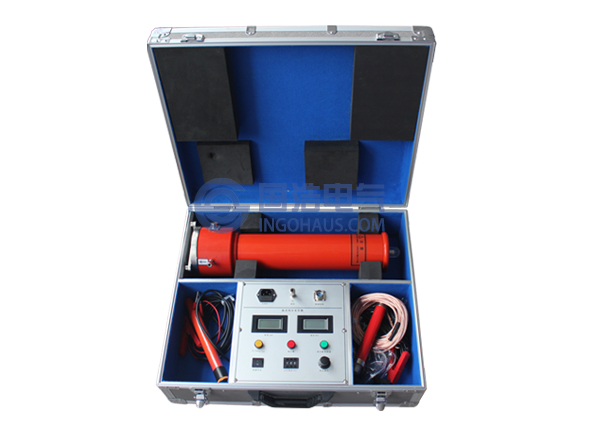

產品概述
GHZGF-C系列直流高壓發生器是按照中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，研究、制造的便攜式直流高壓發生器。GHZGF-C系列直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。
性能特點
1. 機箱采用國際通用型鋁合金機箱，立臥兩用。
2. 采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
3. 采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
4. 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%±1個字。
5. 升壓電位器零起升壓。
6. 0.75UDC 1mA功能按鈕，方便氧化鋅避雷器試驗，精度≤1%。
7. 過壓保護采用拔碼設定，一目了然，誤差±1%。
8. 儀器具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
9. 倍壓筒采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
3. 采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
4. 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%±1個字。
5. 升壓電位器零起升壓。
6. 0.75UDC 1mA功能按鈕，方便氧化鋅避雷器試驗，精度≤1%。
7. 過壓保護采用拔碼設定，一目了然，誤差±1%。
8. 儀器具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
9. 倍壓筒采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
技術參數
| 規格 | 60/2 | 60/3 | 80/10 | 120/2 | 120/3 |
| 輸出電壓（kV） | 60 | 60 | 80 | 120 | 120 |
| 輸出電流（mA） | 2 | 3 | 10 | 2 | 3 |
| 輸出功率（W） | 120 | 180 | 800 | 240 | 360 |
| 充電電流（mA） | 2 | 3 | 10 | 2 | 3 |
| 控制箱重量 | 2 | 2 | 2 | 2 | 2 |
| 倍壓筒重量 | 2.5 | 2.5 | 4 | 4 | 4 |
| 倍壓筒規格 | Ф90/340 | Ф90/340 | Ф90/470 | Ф90/470 | Ф90/470 |
| 電壓測量誤差 | 1%(滿度)±1個字 | ||||
| 電流測量誤差 | 1%(滿度)±1個字 | ||||
| 過壓整定誤差 | 過壓保護采用撥碼設置，一目了然（精度≤1.0％） | ||||
| 0.75切換誤差 | 高精度0.75UDC-1mA單觸按鈕（精度≤1.0％） 最適合氧化鋅避雷器試驗 | ||||
| 波紋系數 | ≤0.5% | ||||
| 工作方式 | 間斷使用：額定負載30分鐘 1.1倍額定電壓使用：10分鐘 | ||||
| 工作環境 | 溫度：-10℃～+40℃ | ||||
| 相對濕度：室溫為25℃時不大于85％（無凝露） | |||||
| 海拔高度：1500米以下 | |||||
| 帶電容負荷 | 被試品電容量無限制 | ||||
| 結構特點 | 電氣絕緣倍壓筒 | ||||
| 空氣絕緣、無泄漏之慮 | |||||
標準配置
| 主機 | 1臺 |
| 高壓倍壓筒 | 1節 |
| 電源電纜 | 1根 |
| 中頻輸出電纜 | 1根 |
| 專用接地線 | 1組 |
| 伸縮式放電棒 | 1根 |
| 放電棒專用連接線 | 1根 |
| 微安表 | 1臺 |
| 微安表專用連接線 | 1條 |
| 高壓連接線 | 1條 |
| 專用限流電阻 | 1根 |
| 備用熔斷絲 | 若干個 |
| 使用說明書 | 1份 |
| 合格證/保修卡 | 1份 |
| 出廠驗收試驗報告 | 1份 |
| 便攜式時間繼電器（選配） | 1個 |
文章參考
直流高壓發生器使用常見問題匯總（一）直流高壓發生器使用常見問題匯總（二）
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
