產品概述
GHXZ-135kVA/54KV變頻串聯諧振試驗裝置主要針對35KV及10KV交聯電纜交流耐壓試驗，是地、市、縣級高壓試驗部門及電力安裝、承裝修試工程單位理想的耐壓設備。被試對象
1. 35kV，400平方毫米交聯電纜1000m，電容量≤0.21μF，試驗電壓52kV。2. 10kV，240平方毫米交聯電纜3000m，電容量≤1.03μF，試驗電壓22kV。
功能特點
1. 裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作，以保護式品。2. 配置靈活，擴展功能強。諧振電抗器采用多只方式，積木式組合，可串可并，滿足多種試品的試驗要求，更方便現場使用。
3. 裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度，工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。
4. 大屏幕觸摸LED液晶彩屏和外接鼠標直接完成各種參數的設置，試驗結果可保存、打印、上傳、回查等。
5. 裝置自動掃頻時頻率起點可以在規定范圍內任意設定，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6. 采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
技術參數
工作環境| 環境溫度 | -15℃-45℃ |
| 相對濕度 | ≤90%RH |
| 海拔高度 | ≤2500米 |
| 額定容量 | 135kVA |
| 輸入電源 | 380V電壓，頻率為50Hz |
| 額定電壓 | 54kV；27kV |
| 額定電流 | 5A；2.5A |
| 工作頻率 | 30-300Hz |
| 波形畸變率 | 輸出電壓波形畸變率≤1% |
| 工作時間 | 額定負載下允許連續60min；過壓1.1倍1分鐘 |
| 溫升 | 額定負載下連續運行60min后溫升≤65K |
| 品質因素 | 裝置自身Q≥30(f=45Hz) |
| 保護功能 | 對被試品具有過流、過壓及試品閃絡保護 |
| 測量精度 | 系統有效值1.5級 |
| 額定容量 | 7.5kVA |
| 輸入電壓 | 380V，單相 |
| 輸出電壓 | 1kV；3kV |
| 結構 | 干式 |
| 重量 | 約42kg |
| 額定輸出容量 | 7.5kW |
| 工作電源 | 380±10%V（單相），工頻 |
| 輸出電壓 | 0–400V，單相 |
| 額定輸入電流 | 20A |
| 額定輸出電流 | 20A |
| 電壓分辨率 | 0.01kV |
| 電壓測量精度 | 0.5% |
| 頻率調節范圍 | 30–300Hz |
| 頻率調節分辨率 | ≤0.1Hz |
| 頻率穩定度 | 0.1% |
| 運行時間 | 額定容量下連續60min |
| 噪聲水平 | ≤50dB |
| 額定容量 | 33.75kVA |
| 額定電壓 | 27kV |
| 額定電流 | 1.25A |
| 電感量 | 100H/單節 |
| 品質因素 | Q≥30 (f=45Hz) |
| 結構 | 干式 |
| 重量 | 約35kg |
| 額定電壓 | 60kV |
| 高壓電容量 | 2000pF |
| 介質損耗 | tgσ≤0.5% |
| 分壓比 | 1000：1 |
| 測量精度 | 有效值1.5級 |
| 重量 | 約7kg |
標準配置
| GHBP-7.5kW/380V變頻電源 | 一臺 |

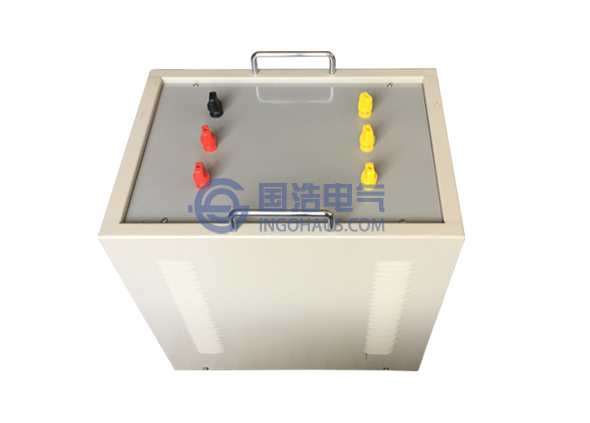

| JLB-7.5kVA/1kV/3kV/0.4kV激勵變壓器 | 一臺 |

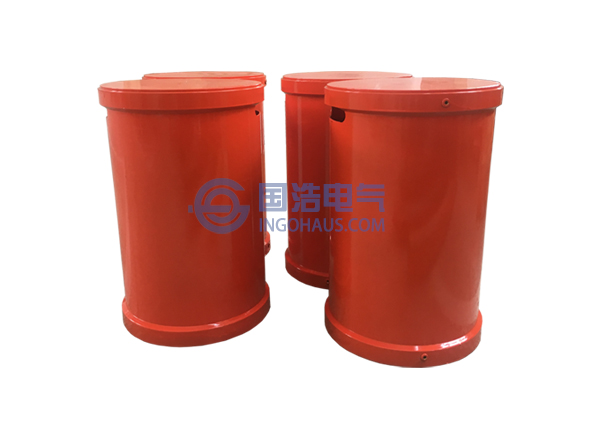

| DK-33.75kVA/27kV高壓電抗器 | 四臺 |
| FRC-60kV/2000pF電容分壓器 | 一套 |
| 配套連接線 | 一套 |
| 出廠試驗報告 | 一份 |
| 使用說明書 | 一份 |
| 合格證/保修卡 | 一張 |
注意：產品詳細信息以實物為準，具體型號參數請參考說明書，請購買前與銷售人員進行確認，如需定制參數歡迎咨詢。TEL：0514-82881249
