產品概述
GHJD100架空線路接地故障定位儀適用于小電流接地系統架空線路，在線路發生單相接地故障而停運后，可用本設備對接地點進行精確定位。
近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的安全、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。
GHJD100配電網單相接地故障定位裝置用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。
產品組成

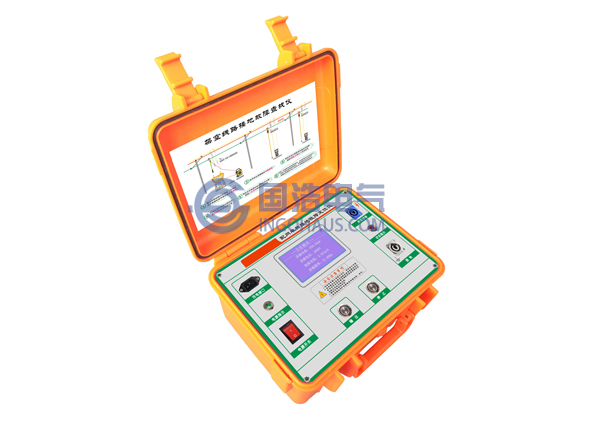

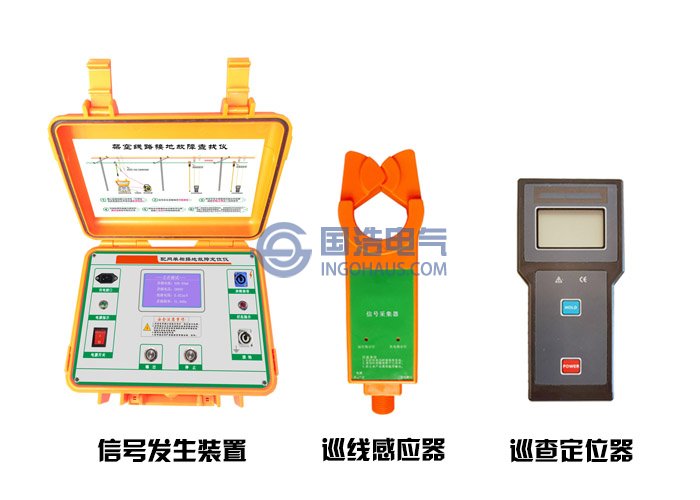

本設備是由信號發生裝置、巡線感應器、巡查定位器三部分組成。
1. 信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障。
2. 巡線感應器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點。
3. 巡查定位器： 用于接收并顯示巡線感應器發送異頻電流、和鉗表電壓及在線路正常運行時，可實時檢測線路負荷電流。
4. 本機電壓等測量數據，確定故障點方向及位置。
操作原理

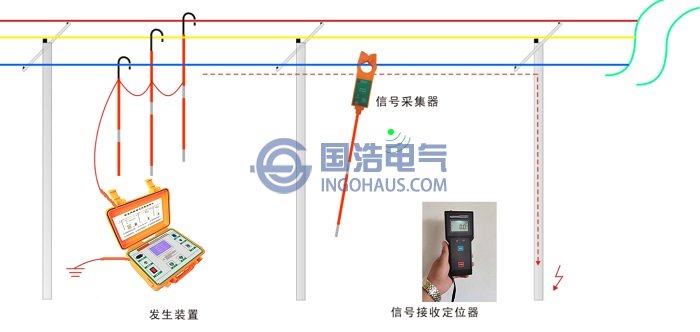

當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路?？梢酝ㄟ^在線路任意位置檢測該信號的存在與否，判斷故障點的位置。
示意圖如下:
操作步驟
第一步：確認故障線路已經停電（可用巡線感應器和巡查定位器檢測）
第二步：用信號源（信號發生裝置）向故障線路注入檢測信號
第三步：用巡線感應器和巡查定位器根據二分法檢測信號
第四步：確定故障點
功能特點
1. 通過絕緣桿操作，內部有熔斷保護裝置，操作安全可靠。
2. 裝置內配有搖表輸出功能，可查找由高阻接地引起的單相接地故障。
3. 內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用。
4. 信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度。
5. 電流采集接收無線天線內置，確保鉗表絕對絕緣可靠。
6. 背光顯示可以設置，方便夜間使用。

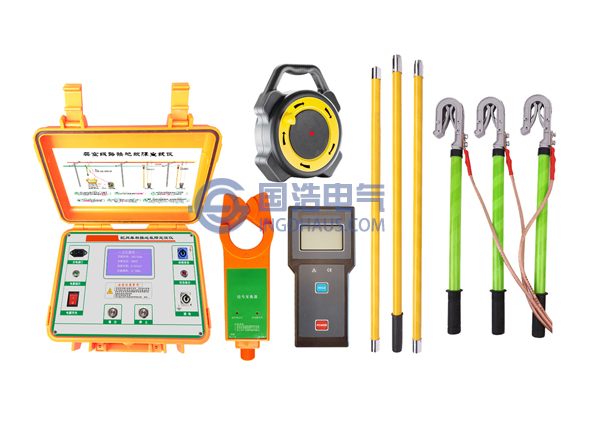

7. 體積小、重量輕、操作簡單、攜帶方便、4件設備組成。
技術參數

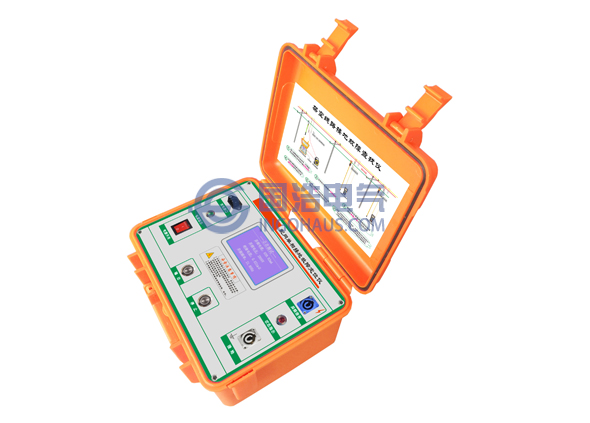

1. 信號發生裝置
異頻電流輸出范圍：0-40mA
搖表測量范圍：0-30MΩ
輸出精度：±1mA
輸出功率：150W
最大開口電壓VPP：8KV
測量范圍：0-200kΩ
檢測線路長度：大于100km
顯示方式：中文液晶，背光功能
LCD尺寸： 90mm*73mm
電 源：鋰電池24V/12Ah
工作時間：大于6h
工作溫度：-10℃～+50℃
裝置尺寸：327mm*282mm*218mm；重量： 8kg
2. 巡線感應器
檢測方式：鉗形CT,積分方式
傳輸方式：433MHz無線傳送
傳輸距離：大于40m
鉗口尺寸：Φ48mm
測量范圍：0.1mA-100.0mA(異頻電流)
測試精度：±1%±2mA
工作時間：大于10h
裝置尺寸：255mm*78mm*36mm；重量： 340g
電 源：內置大容量鋰電池，5V充電 mircoUSB接口
3. 巡查定位器
顯示方式：中文液晶，背光功能
工作時間：大于10h
LCD尺寸：54mm*50mm
裝置尺寸：180mm*75mm*35mm；重量： 300g
電源：內置大容量鋰電池，5V充電 mircoUSB接口
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
