產品概述
電力系統為了減小無功損耗，通常采用并聯補償電容器組的方法來提高功率因數。在實際應用中，電容器補償裝置事故率比較高，這是由電容器補償裝置工作狀態的特點決定的。所以定期對補償電容器進行檢測，早期發現電容器缺陷，避免故障擴大，是十分重要的。而在現場電容器都是成組并聯的，所以用一般電容表需將引線拆除后才能測量，工作量大，而且容易造成接線錯誤、損壞電容器。

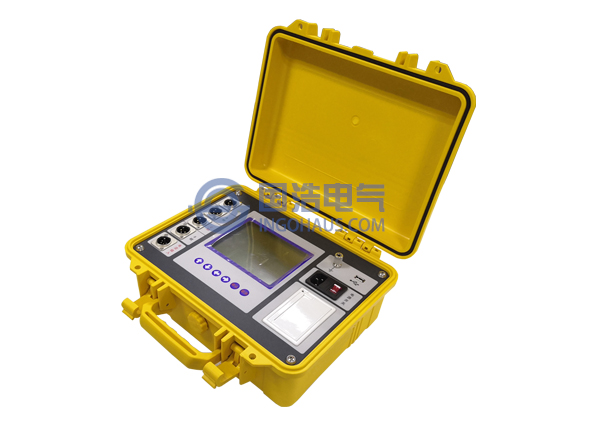

我公司研制的GHCI8660電容電感測試儀采用高精度、大開口鉗形電流互感器進行電流測量，使用工頻抗干擾電源輸出，測試精度高、數據穩定，具有極強的抗干擾能力，能在強磁場環境中進行測試而精度不受影響，是一款高性能、便攜式專用補償電容器測試儀。儀器不僅能測試單相電容器，還具有三相電容器測試功能，針對不同聯結方式的三相電容器組進行一鍵測量，簡單方便。同時儀器還可測試各種電抗器、電阻器，并且儀器還可以單獨進行電流測試。
我公司研制的GHCI8660電容電感測試儀采用高精度、大開口鉗形電流互感器進行電流測量，使用工頻抗干擾電源輸出，測試精度高、數據穩定，具有極強的抗干擾能力，能在強磁場環境中進行測試而精度不受影響，是一款高性能、便攜式專用補償電容器測試儀。儀器不僅能測試單相電容器，還具有三相電容器測試功能，針對不同聯結方式的三相電容器組進行一鍵測量，簡單方便。同時儀器還可測試各種電抗器、電阻器，并且儀器還可以單獨進行電流測試。
性能特點
1. 工頻電源輸出：儀器使用工頻電源輸出進行測試，大大提高了現場的抗干擾能力，可在高強度磁場中進行測試而精度不受影響；工頻電源采用先進的逆變技術，具有軟啟、軟停功能，大大減少對試品的沖擊，更好的保護試品；同時電源輸出采用先進的PID調節算法進行恒流限壓輸出，更加強了測量的精度和穩定性，同時輸出短路也不會損壞儀器。2. 單相測試功能：儀器可對單相電容器、電抗器、電阻器進行測量，同時單相測量時還可選擇自動測試，由儀器自動判斷試品類型。
3. 三相電容測試功能：儀器具有三相電源輸出及接口，可對三相Y型聯結電容器、三相Yn型聯結電容器、三相△型聯結電容器、三相III型聯結電容器進行一次接線，即可完成三相電容測試，并對分相電容分別進行測試計算，簡單、方便，大大提高了現場使用人員的工作效率。
4. 電容容量測量：準確設置電容試品的額定頻率和額定電壓，儀器可自動計算電容器的補償容量，減少現場人員計算量。
5. 試品電抗測量：儀器可根據測量結果自動計算試品的容抗、感抗、阻抗，方便現場進一步對數據進行分析。
6. 電流測試功能:使用儀器鉗形電流互感器可單獨用于電流檢測，可檢測電流信號的基波有效值、總諧波失真、信號頻率及三、五、七、九次諧波的含有率，從而對電流信號進行簡單的電能質量分析。
7. 儀器采用大屏幕液晶顯示，使用中文菜單，中文提示，操作簡單。
8. 數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據200條，且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在PC編輯打印。
9. 儀器自帶熱敏打印機，打印快速、無聲。
10. 人機交互友好：屏幕頂部狀態欄實時顯示優盤插入狀態、測試狀態、存儲狀態等，對未連接的設備進行操作時，顯示相應的未連接提示信息。
11. 體積小、重量輕，方便攜帶使用。
技術參數
1. 電容測量范圍及精度電容測量范圍：1μF～2000μF
電容測量精度：±（讀數×1% +0.005μF）
最小分辨率：0.001μF（四位有效數字）
2. 電感、電阻測量范圍及精度
電感測量范圍：1mH～10H
電阻測量范圍：100mΩ～10kΩ
測量精度：±讀數×2%
3. 電流測量范圍及精度
電流測量范圍：AC 20mA～20A，30～150Hz
電流測量精度：±讀數×1%
4. 電壓測量范圍：AC 0V～30V
5. 使用條件及外形
工作電源：AC100～240VAC，50Hz/60Hz
外形尺寸：320mm(長)×270mm(寬)×145mm(高)
儀器重量：4.5kg（不含線纜）
使用溫度：-10℃～50℃
相對濕度：≤90%，不結露
標準配置
| 電容電感測試儀主機 | 1臺 |
| 說明書 | 1本 |
| 測試報告 | 1份 |
| 合格證、保修卡 | 1張 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
