產品概述

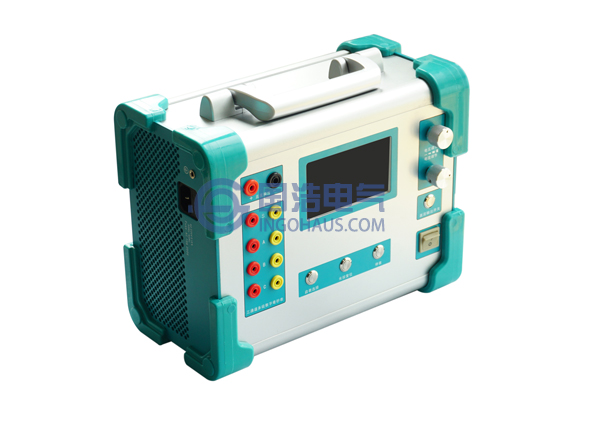

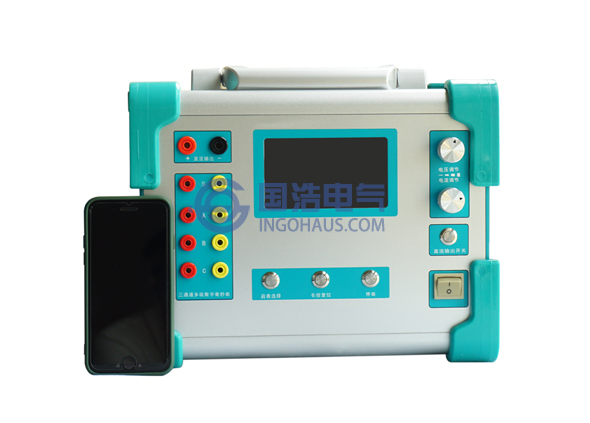

GHCS112型直流電源是電力系統繼電保護、高壓設備測試設備和回路試驗用的通用電源設備。該測試電源以先進的PWM開關電源技術為核心，采用精密多圈電位器調節、LED液晶顯示、電壓調節范圍寬、穩壓精度高、耐電流沖擊能力強。電源還集成了三通道智能毫秒計功能，毫秒計可由電源輸出信號或外部開關量輸入信號啟動，可以同時對三路外部開關量輸入信號計時。由于本產品的毫秒計功能運用單片機實現，故使得毫秒計的計時精度和使用時的智能化程度都大大提高。
2. 可用于繼電保護裝置用開關電源的啟動性能測試
3. 可用于從0 ~260V各類裝置用直流實驗電源
4. 可用于測量繼電器或執行裝置的從獲得命令到實際執行的間隔時間（毫秒值）
5. 可用于直流屏或電池進行充電
適用范圍
1. 可用于繼電保護裝置和開關操作回路20%和80%電壓試驗電源2. 可用于繼電保護裝置用開關電源的啟動性能測試
3. 可用于從0 ~260V各類裝置用直流實驗電源
4. 可用于測量繼電器或執行裝置的從獲得命令到實際執行的間隔時間（毫秒值）
5. 可用于直流屏或電池進行充電
性能特點
1. 體積小重量輕，長寬面積小于A4紙面積2. 集通用可調電源和三通道智能毫秒計兩大功能于一身
3. DC10V~260V寬范圍電壓輸出，精密恒壓恒流電源
4. 精密多圈電位器調節，輸出電壓連續可調
5. 10A輸出可長時間工作，可用于直流屏或電池充電
6. LED大屏顯示，即可顯示設定電壓、電流值，也可以顯示實際輸出電壓電流值
7. 具有完善的過流、過壓、短路、過載、過熱保護，可靠性高
8. 毫秒計既可隨電源輸出啟動，也可由外部開關量啟動
9. 可同時測量外部開關量通斷時間、通斷狀態
10. 每路開關量均可保存八組時間數據
技術參數
1. 開關電源輸入電壓 AC 220V ±20%
輸入頻率 47~63Hz
效率 ≥85%
輸出電壓 DC10~260V
輸出電壓穩壓精度 ≤5%
輸出電流 長時間：10A
2. 毫秒計
測量范圍 1~60000ms
分辨率 1ms
精度 1ms
數據保存 8組
3. 工作條件
環境溫度 0~40℃
相對濕度 ≤90%RH
4. 尺寸和重量
體積 296mm*151mm*245mm
重量 7Kg
注意事項
1. 在通電前檢查各端子接線是否正確2. S端子與ABC端子相互隔離，ABC的下端子為公共輸入端
3. 改變啟表選擇方式前應按“起表選擇”按鈕毫秒計，選擇電源輸出啟動方式時應等待電源輸出下降到接近零電壓，以免受輸出電容影響而誤動作
4. 輸出電流顯示當前帶負載的電流，注意電流設定值大小
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
