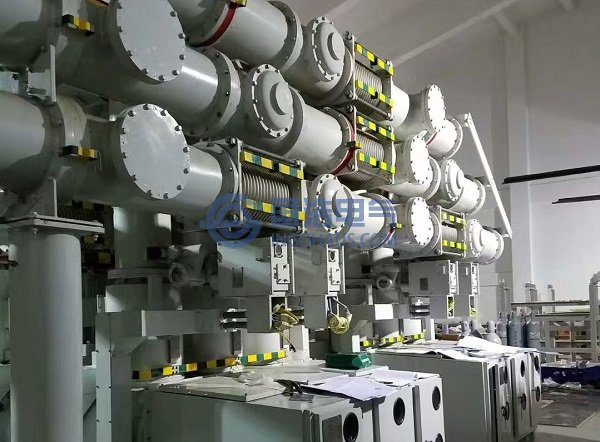

GIS組合電器是利用高氣壓、高抗電強度強電負性的SF6氣體為絕緣介質，代替?zhèn)鹘y(tǒng)的空氣絕緣介質，可以大大縮小絕緣距離，因此GIS組合電器相對傳統常規電力設備，大大地節約占地，正是因?yàn)槠鋵?duì)地絕緣距離小，因此導致其一次導體部分對地的電容比常規的電力設備增大好多，而傳統的電力設備由于各個元件獨立，每個電容較小，GIS由于是一個整體，無法拆開單獨試驗，往往是一期工程量的大小決定了其對地的電容，導致了高電壓GIS組合電器的交流耐壓試驗時的無功容量巨大，現場傳統的工頻耐壓設備無法滿足要求。下表為國內常見的電壓等級的GIS單位間隔電容量。
| 系統電壓等級 | 每間隔電容量 | 母線電容量 |
| 110kV | 600-800pF | - |
| 220kV | 800-1000pF | 40pF/m |
| 500kV | 1000-1500pF | 50pF/m |
GIS組合電器是變電所內最重要的設備之一，若發生故障，將影響系統的正常運行。GIS組合電器的特點如下：
GIS組合電器有優越的開斷性能，其斷路器采用新的滅弧原理為基礎的自能滅弧室(自能熱膨脹加上輔助壓氣裝置的混合式結構)，充分利用了電弧自身的能量進行滅??；GIS組合電器外殼上的感應磁場很小，因此渦流損耗很小，減少了電能的損耗。GIS組合電器中彈簧操作機構的采用，使得操作噪音很低；GIS組合電器抗污穢能力強，適合高污染地區使用；GIS組合電器的SFb氣體性能直接影響其性能，SF6的純凈度和含水量是重要的監視指標，需要特別注意；GIS組合電器由于絕緣距離短，其內部場強為稍不均勻場，對雜質和毛刺特別敏感，在安裝中應特別加以注意。
