對于現場試驗，由于電力電纜容量大很難進行工頻電壓下的狀態檢測，直流電源不適用于XLPE電力電纜，采用超低頻(0.1Hz)電源進行試驗由于要求試驗時間長可能會引發電纜中的新的缺陷。國際上目前廣泛應用的電纜振蕩波局部放電檢測和定位技術，是利用電纜本身的電容特性產生衰減振蕩的交流高壓波形，電源設備較輕，且能夠有效檢測和定位電纜局部放電處的位置坐標而不對電纜造成傷害，因此受到越加廣泛的重視。

電纜振蕩波測試系統(Oscillating Wave Test System)利用產生的高壓衰減振蕩波代替交流電源對電纜進行現場試驗。原理上該系統既可用于耐壓試驗也可用于局部放電試驗。對于已鋪設的電纜來說，相較于耐壓試驗的破壞性，局部放電試驗由于其所測的局部放電量與絕緣狀態密切相關，且試驗對絕緣無破壞性，因而得到了更多的重視。目前振蕩波測試系統的開發面向的主要是局部放電試驗。

電纜振蕩波測試系統利用阻尼振蕩電壓作為試驗電壓，對被測電纜逐級加壓測試并采集數據，經過數據分析得到電纜的局部放電特征參數和局部放電位置，由此可評估電纜運行狀態下的局放特性并診斷潛在的缺陷。運用該系統可以對投運前新敷設的電纜進行局放檢測以檢測電纜接頭和終端的施工質量是否滿足要求，還可以對運行電纜進行定期的局放檢測，作為電纜狀態檢修的一個重要的組成部分。

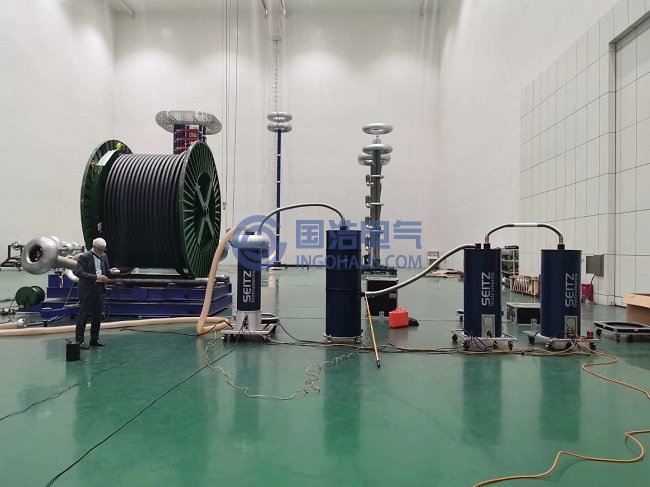

如圖所示，局放震蕩波系統可用于檢測各類110kV及以下電壓等級電纜。該測試系統既可以裝在測試車內，配合其它測試系統，也可單獨使用。系統由高壓?jiǎn)卧涂刂茊卧M成，控制單元通過筆記本電腦以無線局域網(WLAN)方式控制高壓?jiǎn)卧?，在電纜中產生阻尼振蕩電壓，引發局部缺陷產生局放信號。之后對數據采集存儲和處理，可得到局部放電點的局放起始電壓(PDIV)、局放終止電壓(PDEV)及介損值等參數。通過對典型局放參數的分析評估和對局放故障點的定位，可為電纜維護和維修計劃提供極大的便利和可靠的依據，從而提高了電網運行和管理的水平。

電纜振蕩波
