隨著電網的快速建設發展，輸電距離不斷增加，電壓等級也逐漸提高，由最初的高壓輸電發展至現在的特高壓交直流輸電。高壓輸電必須考慮電網中電力設備的絕緣問題。絕緣的作用是為了分隔不同電位的導體，從而使各導體保持各自的電位。絕緣是高壓電氣設備結構中不可或缺的部分，據統計研究表明，在所有電力變壓器故障中有80%是絕緣故障。大型電力變壓器結構復雜，對絕緣要求高，因此，作為電網中的重要設備，其絕緣狀態與電網運行的安全性、穩定性密切相關。

變壓器內部的主要絕緣成分是變壓器油和絕緣紙。絕緣故障就是指絕緣介質完全或部分喪失了隔離不同電位的作用，其最直接的表現形式就是電介質擊穿。擊穿是指當外界電壓達到某一臨界值后，介質的電導率顯著增大，泄漏電流迅速增加，電介質失去了原有的絕緣性能。電解質的擊穿是一種瞬時狀態的變化，一般直觀可見，一般情況下，電介質在擊前，絕緣性能已經劣化，隨著劣化的逐步加深，最終表現為介質擊穿。所以，在絕緣介質被擊穿之前就對介質的性能進行檢測，并及時做出處理，可以有效地避免突發性的絕緣事故，保證電網運行安全。

局部放電可以作為分析、評價電氣設備絕緣狀態的標尺。局部放電一般是發生在絕緣介質內部極微小空間上的放電現象，一定程度的局部放電不會影響介質的整體絕緣性能。變壓器中，局部放電的發生通常有兩個原因，一是在變壓器制造和安裝過程未發現的絕緣缺陷；二是在變壓器運行過程中逐漸發生的，如雷電沖擊或操作沖擊電壓引發的絕緣弱點。

目前局部放電的檢測方法有多種，其中應用最為廣泛的是脈沖電流檢測法、氣相色譜檢測法和超聲波檢測法。

脈沖電流檢測法主要是采用檢測阻抗來測出局部放電產生的的脈沖電流，然后得到局部放電的放電次數、視在放電量及放電相位。這種檢測方法研究最早，靈敏度較高，可以定量檢測局部放電的特征參數，主要缺點是容易受現場電磁干擾，獲取有效的脈沖信號相對困難。

氣相色譜檢測法是定期分析變壓器油中的氣體成分，根據檢測到的氣體成分和濃度來對局部放電的模式做出判斷。但是這種方法由于依靠長期檢測油色譜數據，無法感應突發的事故。

超聲波檢測法是通過固定在變壓器外壁的超聲波傳感器接收變壓器內部局部放電產生的超聲波信號。它是一種無損檢測方法，且被檢測設備無電氣聯系，其特點是不易受變電站電磁波干擾，可以對局部放電故障進行定位與分析。其困難在于超聲波在電氣設備內部的傳播過程很復雜，想準確分析超聲檢測結果比較困難。

總之，變壓器局部放電的超聲波檢測是一種簡單、有效的檢測手段，它可以帶電檢測，避免停電檢修，從而節約電力運行維護成本；并且，其定位水平突出，能為故障分析提供更可靠的依據，便于電力運行部門及時發現設備隱患。

揚州國浩電氣有限公司專業制造超聲波線路巡檢儀，如有需求歡迎垂詢！TEL：0514-82881249

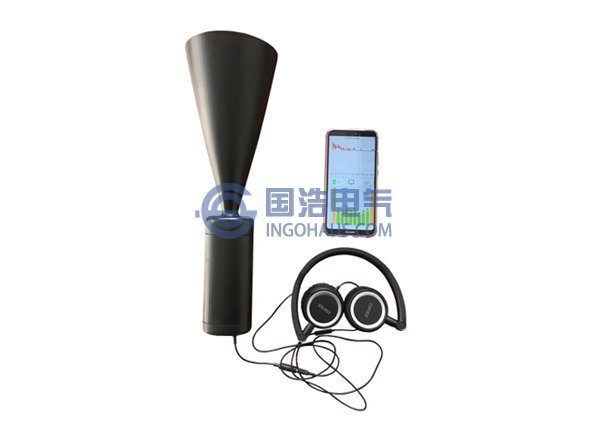

GHPD011超聲波配電線路巡檢儀
