短路阻抗法(SCR法)應用最早，能夠有效的檢測短路阻值，然后比較短路前后的阻抗水平，從而實現對變形信息的把握。變壓器的短路阻抗是指變壓器的負荷阻抗為零及負載電流為額定值時，變壓器內部的等效阻抗，反映了繞組與繞組之間或繞組與油箱之間漏磁通形成的感應磁勢。短路阻抗的組成部分為電抗以及電阻兩類分量。當變壓器電壓超出110kV，短路阻抗的絕大部分都由電抗分量構成，此時可將這兩個數值近似等同。繞組漏電抗，有時被稱為電抗分量。若頻率恒定，漏電抗的大小主要受繞組位置及結構影響，從而導致短路阻抗隨之產生改變。

短路阻抗法是由外國學者深入研究，從而獲得的一類卓越檢測方式，其具體原理為，實時查詢繞組漏感的情況并進行相應的比對，相關的電路圖可見圖。在圖示中，字母V以及A分別為電壓表、電流表，繞組的高壓側接工頻交流電源，低壓側進行短路處理。

按照圖接線方式，測量電流和電壓值，從而可求得繞組的短路阻抗(漏抗)值。通過比較短路阻抗數值在繞組發生沖擊故障前后的變化，即可判斷繞組是否發生變形故障，如匝間短路、開路、線圈位移等。如果測得短路電抗值前后變化非常小，可認為繞組沒有發生變形故障;如果前后變化較大，可認為繞組存在變形故障。因此，在有關標準的規定中，在進行變壓器短路試驗前后都要求測量單相的短路電抗數值，并把試驗前后電抗值進行比較，觀察其變化的程度，以此作為判斷被試變壓器是否合格的重要判斷依據之一。

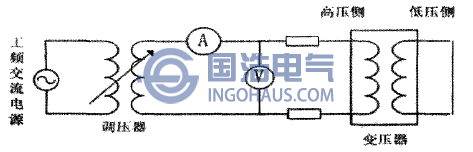

短路阻抗法測試繞組變形接線圖
