傳統的高壓測試技術一般講究定量分析，并在確定量的基礎上作出判斷，這對單一參量的測試非常有效。然而，在技術發展到能測試多種參量的復合信息時，確定量的分析變得團難。頻響測試技術的出現代表了這樣的方向。加拿大的E.P.Dick最早提出了頻率響應法(FRA法)的診斷思想，后來經過對這一類型的檢測方式進行了相應的健全與升級，著名的外國學者B.B.Jensen以及知名專家Islam等人對該方法的研究走在了前列。另外，荷蘭學者Vaessen.P.T等人、法國的Moreau.O在頻響法診斷繞組變形方面開展了大量的研究工作，并取得了顯著成績。
頻響法檢測技術得到不斷發展，在世界范圍內得到了廣泛應用，使用效果反映較好，因為，頻響法可以不對變壓器進行吊芯檢修的情況下，能夠快速檢測出相當于短路阻抗變化0.2%和軸向尺寸變化0.3%的繞組變形現象。國內外采用頻響分析法診斷繞組變形的設備主要是網絡分析儀和掃頻響應分析儀。

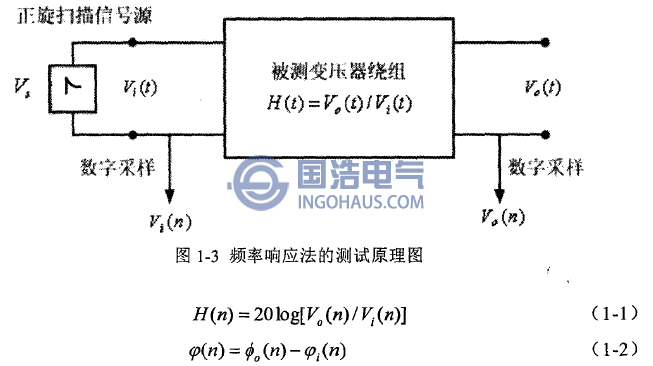

下圖所呈現的內容就是頻率響應法。通過對變壓器的一側施加掃頻電壓信號Vs，然后再施加相應的正弦信號，同時，該些信號具有不盡相同的頻率，在頻率具有一定差異的基礎上，借助相應的儀器來進行電壓信號V0(t)與Vt(t)的采集，然后綜合探究該些采集到的數據，進而即可獲取所需的繞組幅頻響應特性H(n)如式1-1，相頻響應如式1-2所示，最后以頻率響應為縱坐標、頻率為橫坐標繪制頻響曲線，根據曲線來診斷變壓器繞組是否發生了變形。
低壓脈沖法和頻率響應法實際上是從時域和頻域兩個方面對同一事物的兩個不同側面的描述。從數學上講，這兩個方法是有聯系的、是等價的。但是這兩個方法從實際實施方法來說，在技術上是有很大差異，從發生波形的穩定性、可記錄性及分辨率和目前技術水平來說，低壓脈沖法可實施性要遠小于頻率響應法。所以，目前變形檢測技術主要采用頻率響應法。頻響法的實際應用是隨著微機技術的發展而逐漸成熟的。根據目前的技術發展水平，現場應用中頻響法比低壓脈沖法易于實施，且測試結果穩定性較高、重復性較好，測試過程抗外界干擾能力較強。因此，現場頻率響應法應用較為普遍。
