接頭的結構型式根據電纜品種、電壓等級及用途不同而異，按電纜品種來分，有：自容式充油電纜接頭、鋼管充油電纜接頭、塑料電纜連接頭。前2種接頭內部絕緣結構和材料類似，應力錐附近的電場分布不均勻，由于材料性能不能滿足目前電壓等級的輸電要求，逐漸被塑料型電纜接頭取代。因此，對接頭進行局部放電的在線檢測就以XLPE電纜接頭為例進行介紹。

塑料型電纜接頭也有3種結構：

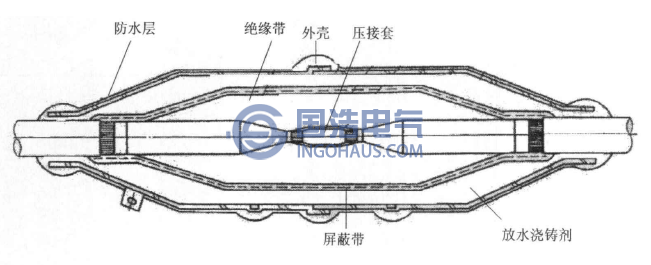

（1）繞包帶型連接頭這種形式的電纜接頭把電纜外護層、絕緣屏蔽層按規格剝除，再進行導體的連接，其優點是允許工作場強大。下圖是交聯聚乙烯電纜繞包性連接頭的結構。

交聯聚乙烯電纜繞包性連接頭

模塑型連接頭示意圖

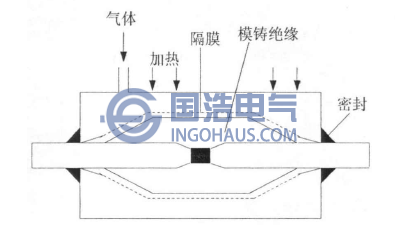

模鑄型接頭示意圖
