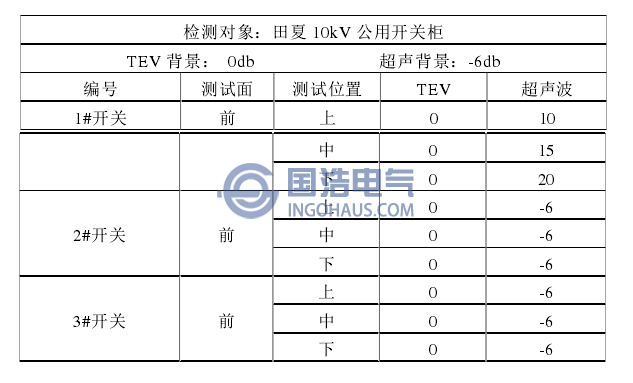

情況簡介：2014年3月15日，工作人員對田夏10kV公用開關柜進行局部放電檢測。此開關柜為室外柜，檢測前工作人員觀察開關柜運行環境正常，但開關柜所處環境空氣濕度較大，靠近開關柜能聽到輕微的放電聲響；后用開關柜局部放電檢測儀檢測發現，開關柜現場運行環境TEV數值為0dB，超聲波數值為-6dB，開關柜各柜TEV檢測數值均為0dB，而超聲波檢測中1#柜數值超標，最高達到20dB，后經超聲波定位，確定超聲波源位于開關柜1#柜電纜室，測試結果如下表所示。
檢測結論：田夏10kV公用開關柜現場環境對檢測工作干擾較小，檢測數據可靠；開關柜有輕微放電聲響，證明開關柜存在絕緣外部局部放電；在該開關柜1#柜的下部電纜室，超聲波信號較強，最高達到20dB，根據開關柜局部放電檢測分析對比表可知，此柜為輕微局部放電，說明該柜電纜室內存在銹蝕或松動，需盡快安排停電檢修。
檢修結果：對此開關柜進行停電檢修后發現，開關柜1#柜電纜室電纜終端接頭處出現銹蝕及放電痕跡同時室內三相電纜絕緣層有凝露現象并出現絕緣擊穿情況，檢修結果如下圖所示。

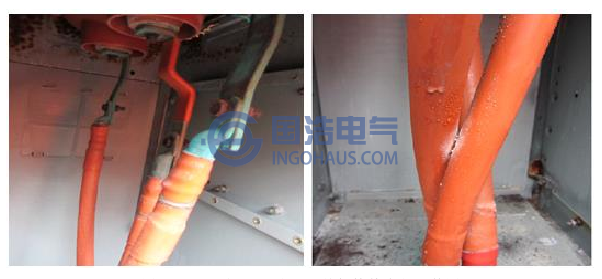

田夏10kV公用開關柜檢修內部器件圖
結果分析：對比現場環境和檢測、檢修結果分析，此柜為半絕緣型開關柜，電纜終端頭接頭處均未采取有效的絕緣措施，開關柜所處環境空氣濕度較大，造成裸露部位銅芯銹蝕而發生沿面放電和尖端放電現象，同時由于此柜施工安裝過于粗糙，安裝工藝不到位，致使得三相電纜交纏在一起，在電纜扭力的作用下，接觸點電纜絕緣被壓迫變形，隨著電纜運行發熱絕緣熱脹，造成壓迫點絕緣出現裂紋，空氣中水汽得以進入絕緣層，而產生絕緣擊穿現象；此柜銹蝕程度不深，可對全柜裸露銅柱、銅排部位打磨光滑并刷涂絕緣漆進行絕緣化改造，對施工工藝不到位產生的局部放電部位更換電纜絕緣層后重新按要求安裝接線。
