超聲波局部放電現場檢測流程大致如下：
1.測量前準備工作
測量前的準備工作主要是超聲波傳感器的連接、儀器校準及調試等。
2、背景測量
超聲波傳感器一般放置在空氣中或者貼在GIS支架上，以采集背景噪音信號。對于空間較大的開關室或者測量環境比較復雜的地方，可就近選擇合適地方進行背景采集。
3、測量點的選擇
測量點的選擇主要考慮兩點：一是超聲波的局放信號接收范圍，一般在2米內具有較好的接收靈敏度；二是盆式絕緣子會吸收聲波信號。因此，一般一個獨立的氣室至少需要一個測量點，測量點選在氣室的中下部為宜。對于長度超過2米的氣室應相應增加測量點。
4、檢測步驟

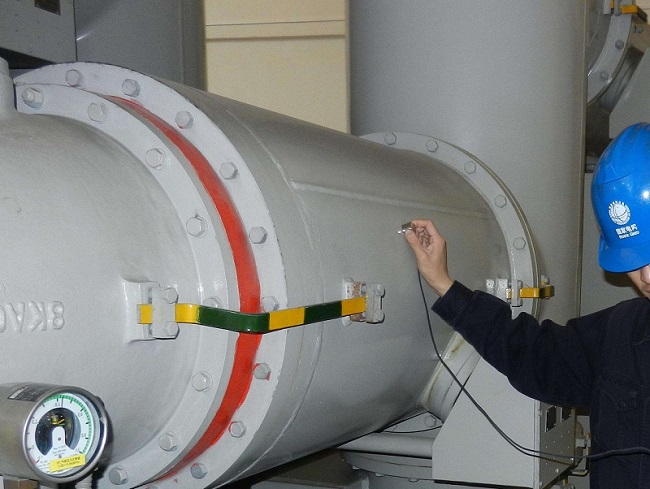

首先選擇合適的檢測量程，然后將適量超聲波耦合劑涂抹在超聲波傳感器的傳感面上，最后將傳感器貼在GIS外殼上接收信號。需要注意的是，應盡量讓接觸面和傳感器是相對靜止的。如發現異常傳感器工作異常，應綜合利用其他測量模式進行檢測。
5、定位
超聲波傳感器發現異常后，應對GIS設備進行干擾排除和缺陷定位工作。依據現場實踐我們建議定位的方法如下：聲波信號幅值隨傳播距離增加而減小的特點，逐步接近聲源點?；蛘呤茄貧んw360度觀察信號是在局部區域出現還是平均分布。信號平均分布的，聲源出在中央?yún)^(qū)域的可能性較大。
