特高頻(ultra high frequency)指信號頻率為300MHz-3000MHz范圍內的電磁波。

當局部放電發生時，會瞬間出現一個陡峭的脈沖電流，同時向外發射300MHz-3000MHz的電磁波，常見的有TEM，TE以及TM波，這些特高頻電磁波會繼續沿波導方向傳播，并沿組合電器氣隔盆式絕緣子澆注口往外傳出，特高頻局部放電檢測就是是通過UHF傳感器測量傳出的特高頻信號，實現局部放電測量和定位。

GIS特高頻局部放電檢測法是通過UHF傳感器檢測GIS內部特高頻信號特征，映射出局部放電的類型特性，如懸浮電位、電暈放電等，進而分析GIS內部有無放電，從而反應GIS內部局部放電的類型及大體位置。

特高頻法具有較高的靈敏度和抗電暈千擾(低于300MHz頻段)能力。

通常UHF傳感器有安裝在設備里面的UHF傳感器和安裝在設備外面的UHF傳感器兩種。檢測原理如圖。

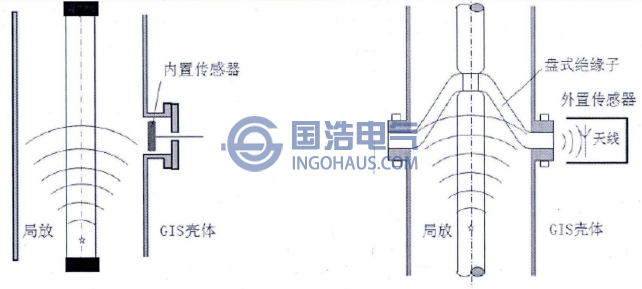

特高頻局部放電檢測原理圖
