脈沖電流法是出現的最早的一種測量局部放電的方法，也是目前應用的較普遍的測量方法。它得到了IEC標準的認可，同時也獲得了中國國家標準的肯定。

脈沖電流法是通過在XLPE電纜接頭或者終端處接一個高頻電流互感器，來耦合得到局部放電瞬間所產生的高頻脈沖電流。視在放電量是脈沖電流法經常用來表征電力設備發生局部放電的基本參數，除此之外，我們還可以將局部放電起始電壓、熄滅電壓、放電重復率、脈沖放電能量等作為表征局部放電程度的參數。

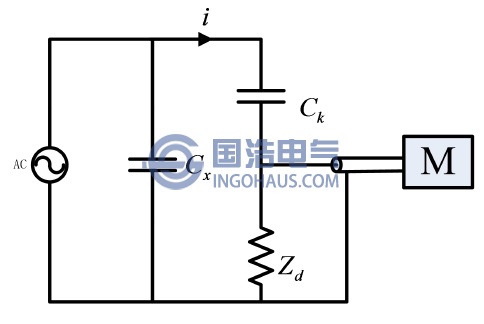

如圖所示為脈沖電流法測量電纜局部放電的等效原理圖，Cx二為局部放電源，在等效電路中，局放源為電容，Ck是耦合電容。當Cx放電源發生局部放電現象時，放電的電流會流經Ck，阻抗Zk兩端的電壓會產生瞬時變化，記做脈沖電壓△U，△U經過傳輸電路、放大電路以及相關的計算處理之后，可以作為局部放電的基本參量。脈沖電流法主要是對放電頻帶中的低頻帶耦合并重點分析，這種方式還能夠成功的避開無線電波信號的干擾。

脈沖電流法原理圖
