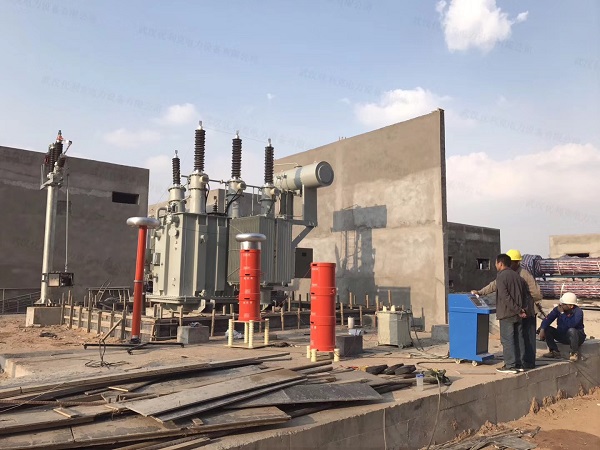

變頻串聯諧振現場試驗
變頻串聯諧振試驗回路由高壓串聯諧振主回路和調頻調壓回路兩部分組成，見下圖。高壓串聯諧振的主回路，主要由被試品電容Cx和電抗器L組成，JLB激勵變壓器的高壓繞組提供諧振頻率為fx=1/（2π√LCx）的激勵電壓，供高壓主回路維持持續穩定的諧振。調頻調壓回路主要由變頻器、調壓器組成。

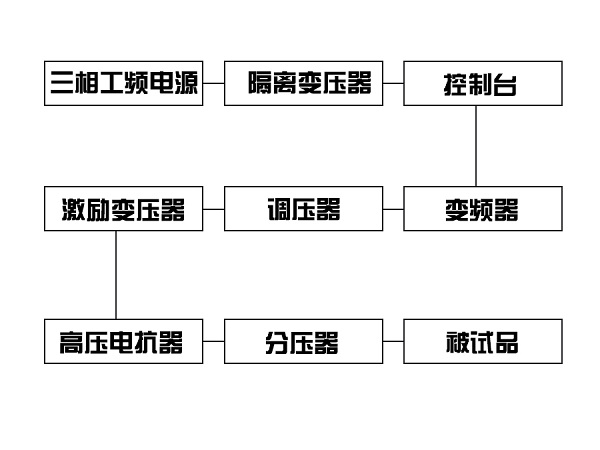

變頻串聯諧振原理框圖

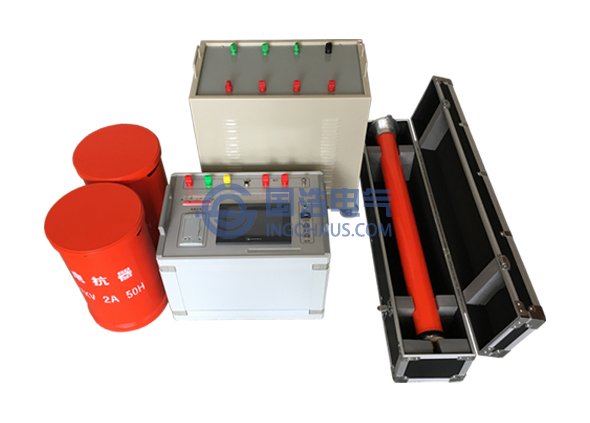

變頻串聯諧振試驗裝置主要由下列部件組成：
①隔離變壓器：在回路中起防反擊保護作用；②變頻器；③調壓器：用作回路電壓調節；④激勵變壓器:提供諧振基本電源；⑤電抗器；⑥分壓器；⑦控制部分：對回路部分進行操作、控制及監測回路電壓、電流、頻率等數據。
