變壓器繞組在過電流作用下受到的電動力(特別是在出口短路情況下)如果超過其可以耐受的機械強度，將會使得其發生永久性變形，一般可能并不導致立即損壞。變壓器遭受短路電流沖擊的次數越多，承受最大短路峰值電流的概率也就越高，越可能導致繞組變形。

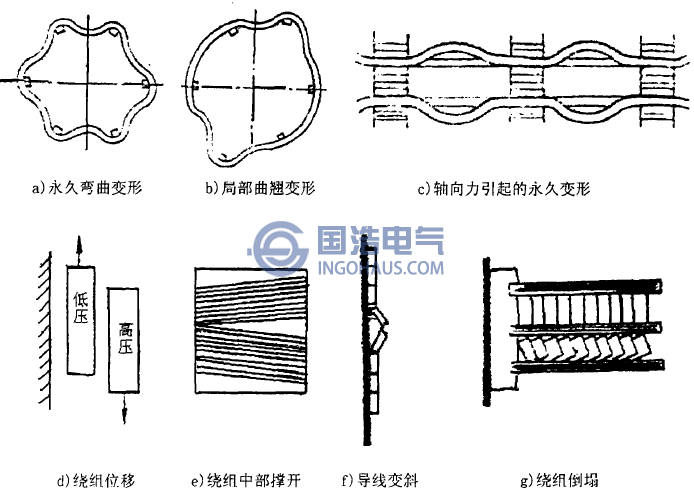

變壓器繞組變形的主要形式有以下幾種，詳見圖。
繞組變形的主要形式
正常運行時電動力雖小，若繞組制造過程中存在線段松動、導線不平或有毛刺、換位的彎折處進入墊塊、換位處絕緣破損或卡破、墊塊不正等缺陷，電動力引起的振動會使這些缺陷擴大，導線間或?qū)Ь€與墊塊之間長期互相摩擦，終至絕緣損壞而放電，這就出現正常運行中繞組突然損壞。
2. 橫向電動力引起的永久彎曲變形與局部曲翹變形
對外繞組，橫向電動力使導線受拉應力。拉應力過大，導線被拉長，繞組直徑擴大，發生永久變形，導線間的匝絕緣也同時被拉長以至匝間絕緣破裂，形成匝間短路，引起弧光將繞組燒毀。
對內繞組，橫向電動力使導線受壓應力。內繞組內壁是由撐條支撐的，壓應力過大，兩撐條間導線作為受壓力的梁因彎矩過大而發生永久彎曲變形。這種損壞繞組在整個圓周上的永久變形是基本對稱的，整個繞組并未失去穩定性，這種損壞比較少見。內繞組由于壓縮力而損壞的常見一種形式，是結構失去穩定的局部曲翹變形，這是由于內繞組在壓縮力的作用下，局部首先變形并擴大而形成的。
3. 突然短路時主要由縱向電動力引起的損壞
餅式繞組沿圓周由鴿尾墊塊支撐，縱向電動力過大時，兩墊塊間導線作為受壓力的梁因彎矩過大而發生永久變形，這種變形通常是圓周對稱的。
縱向電動力還可以使繞組縱向發生位移，如一個繞組整個向上提升，或一個繞組中部某處撐開。這種損壞，往往是繞組制造或裝配不良，高低壓繞組間原始狀態由位移而引起安匝不平衡所致。
4. 突然短路時由縱向及橫向電動力同時作用引起的損壞
在繞組端部主要是由縱向漏磁的縱向和橫向分量產生的橫向和縱向電動力綜合作用所引起。在繞組中部主要是由縱向磁場的縱向分量所產生的橫向電動力和橫向磁場所產生的縱向電動力所引起。主要損壞現象為繞組發生扭轉，端部出頭沿圓周位移，繞組導線歪斜甚至倒塌。
