放大回路采取對稱放大，這樣回路的失真很小，且其效率高，放大回路的元器件采用大功率三極管，多個三極管并聯，使電流平均分配到每個回路中的參與放大的三極管。所需電流較大，而參與放大的三極管數量也很多，在設計中，一個800kW變頻電源，三極管數量達到15000只，平均每個三極管所承受的功率放大為2W。同時由于三極管數量較多，三極管的放大情況下，自身的損耗較大，必然產生很大的熱量，散熱問題也是需要解決的關鍵。

該回路中關鍵組件為放大回路的三極管，整個功率輸出部件均由它完成，從以下的流程圖中可以看出其工作的原理，每個部件輸出的功率如同上樓梯，放大功率在逐級抬高。

變頻電源實際上是一個功率放大器，它將一個微弱的正弦波信號，放大為一個功率達到數千瓦的電源裝置。在這個功率放大器中，正弦波信號失真度很小，而且頻率可以調節，同時，可以進行輸出電壓的調節。這樣，整個功率放大器能夠實現很多方面的功能。

在放大器中，每個部分的功率從前面一級獲得信號，然后通過直流電源的提供實現放大。整個放大器分為三級：初級放大；前級放大；后級放大。初級放大僅僅是正弦波信號的初始放大，信號獲得的功率很小，而且輸出電壓也很低，這個部分可以實現頻率調節和電壓的調節。前級放大是將初級放大的信號進一步放大，前級放大回路完成從信號源到初始功率輸出，其輸出功率很?。?100W），便于調頻和升壓控制。后級放大回路也是主回路，后級放大回路接受到信號，完成功率放大。這個回路中使用的組件數量很多，主要是在放大回路大功率三極管并聯實現。

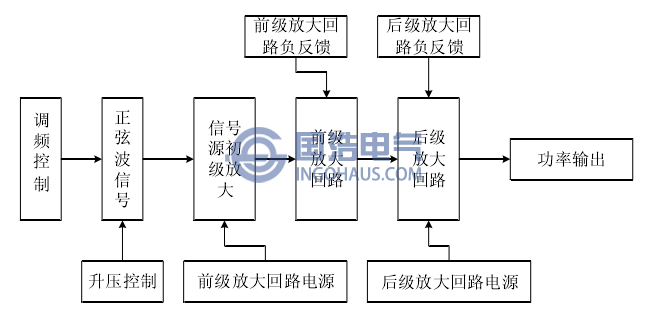

變頻電源的回路流程圖
