局部放電的過程中會產生多種理化現象，依據這些理化現象主要出現了兩大類局部放電測量方法：一種是電氣量測量法，另一種是非電氣測量法。今天我們給大家簡單介紹下變壓器局部放電的電氣量測量法，在工程上被應用的電氣量測量的方法大致有三種：脈沖電流法（ERA）、無線電干擾電壓法（RIV）及超高頻電磁波法（UHF）。
（1）脈沖電流檢測法（ERA）
脈沖電流法（ERA）主要是檢測接入在測量回路中的檢測阻抗上的脈沖電流獲得視在電荷量來測量局部放電。由于脈沖電流法易于被定量測量且測量信息豐富而被經常用于電力變壓器局部放電檢測系統中，成為最傳統、最主要檢測方法。脈沖電流法（ERA）為國際電工委員會在IEC60270-2000《高電壓試驗技術一局部放電測量標準》中唯一推薦測量標準。脈沖電流法（ERA）雖然成為國際上局部放電測量的主要方法，但因其隨著試品電容的增加而測量靈敏度下降這一缺陷使其測量系統不能成為最完善最理想的檢測系統，另外脈沖電流法由于其容易收到電氣干擾而無法在現場進行使用。
（2）無線電干擾檢測法（RIV）

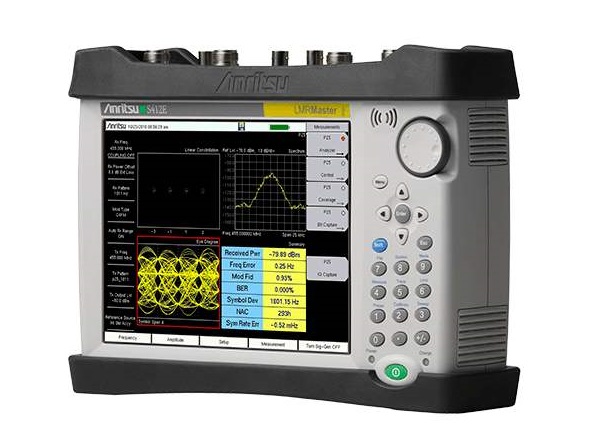

無線電干擾法（RIV）利用無線電干擾儀對變壓器局部放電過程中產生的無線電進行檢測，以此來判斷局部放電程度。目前針對無線電干擾法（RIV）測量局部放電已有不少相關測量標準。無線電干擾法（RIV）可以依據電磁信號的強弱對局部放電做定性判斷，而且還可以進行放電源的定位。經過現場測試證明，無線電干擾法（RIV）具有較高的使用價值。無線電干擾電壓法在歐美用的比較多，在我國采用的GB11604-1989《高壓電器設備無線電干擾測試方法》中未對關于帶繞組的變壓器類設備的無線電干擾電壓測量給出明確的測量標準，導致此方法未能成為我國局部放電測量的主流手段。無線電干擾法在試驗安裝上的簡單便利，且在抑制噪聲上有較高的檢測頻帶（1-30MHz）。
（3）超高頻檢測法（UHF）

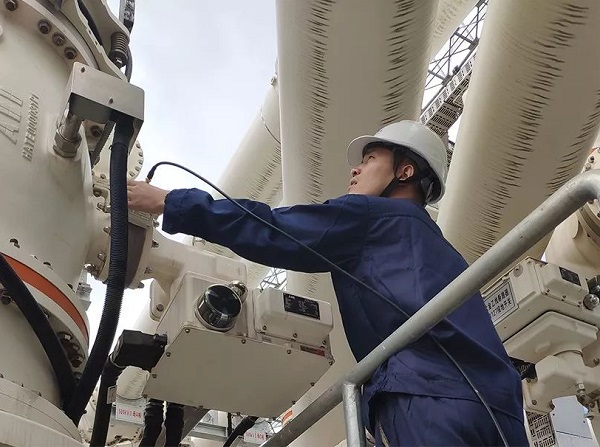

超高頻檢測法（UHF）是利用超高頻傳感器檢測局部放電過程中產生的（300-3000MHz）超高頻電磁波進行檢測，以此來檢測變壓器局部放電的程度和實現局部放電的定位。局部放電過程中放電源的形狀位置以及放電間隙的絕緣強度均對超高頻電磁波的頻譜特性有一定影響。超高頻檢測法（UHF）可以有效的抑制噪聲干擾而且基本可以完全檢測到放電脈沖且放電脈沖無損耗，可以較全面的展現局部放電的特征。
就靈敏度而言，電氣測量法要比非電氣測量法高得多，所以在局部放電試驗中定量測量中一般采用電氣測量法。而且非電氣測量法在局部放電定量測量方面沒有可依據的標準，但是非電測法不容易受到電磁干擾，目前也同樣得到了廣泛應用，并且但其在放電源定位中是有一定效果的。在局部放電測量試驗中，采用以脈沖電流法為主的電氣測量法，因其測量方法簡單，靈敏度較高，易于局部放電定量測量而被廣泛使用。
