GHPD1002 UltraTEV開關柜局部放電測試儀是一種手提式儀表，可探測和測量開關裝置中的局部放電，可探測到TEV和表面放電并在彩色屏幕上以數值形式顯示。該儀器為便攜式檢測儀器，使用簡單，用于日常巡檢。該儀器設有超聲波模式和TEV模式，超聲波模式可檢測到開關柜內部局放信號產生的超聲波信號，以DB值和顏色顯示放電信號大小，也可通過耳機直觀感覺放電現象。
超聲波模式下，檢測時既可以通過耳機聽取局部放電的聲音信號，也可以查看超聲波信號的幅值。開關柜內的表面放電會產生超聲波，而且放電強度越大，產生的超聲波強度越大，因此在實際檢測中檢測超聲波的強度就可以判斷局部放電的強度。
開關柜局部放電測試儀
1. 背景噪聲檢測
將儀器頂部的超聲傳感器指向開關柜室內的開放空間（盡量遠離開關柜及其他可能產生噪聲干擾的帶電設備，多個方向多次測量并記錄下數值，取平均值為背景噪聲值。2. 超聲波檢測使用方法

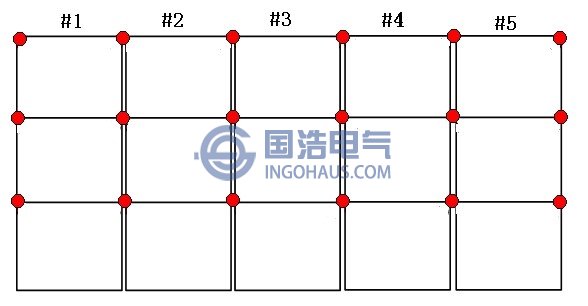

將主機的超聲波傳感器對準開關柜的表面，檢測開關柜超聲波時需在開關柜的縫隙處進行。下圖1所示為超聲波檢測位置圖，圖中紅點為需檢測的位置點，若這些點的超聲波數值超出環境中超聲波的數值，就說明柜內有局部放電發生，需要進一步的仔細檢測，確定放電位置。
圖 1 超聲波檢測位置圖
3.超聲波檢測值
在主界面選擇AE Mode 按下OK后即可進入超聲檢測界面，如圖2。超聲波檢測值以dB讀數形式顯示，若檢測值<設置閾值，則為綠色，表示處于正常運行狀態；若檢測值>閾值，則為紅色，表示柜內有強烈放電。
Gain代表增益設置，當出現“上下箭頭”提示圖標時按“上下按鍵”切換到對應的增益。不同的增益對應了不同的測量量程，其中80Db增益對應測量范圍-7至33dB；60dB增益對應-7至53dB; 40dB增益對應-7至70dB。

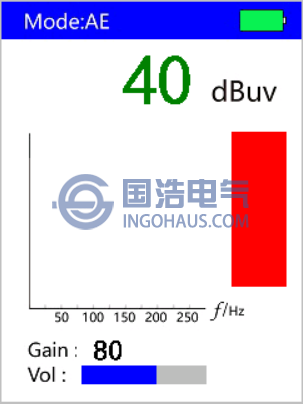

圖2 超聲測量結果
