一、三段式過電流保護簡述
電流速斷、限時電流速斷和過電流保護都是反應電流增大而動作的保護，它們相互配合構成一整套保護，稱做三段式電流保護。
三段式過電流保護

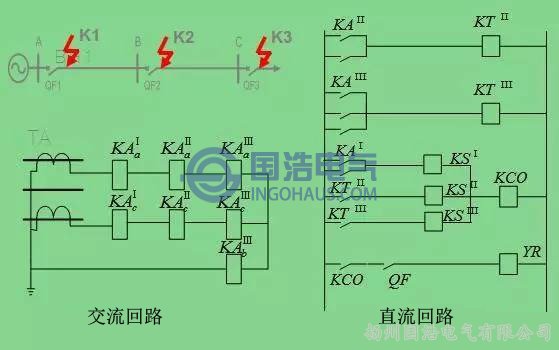

交直流回路
任何一種電源在發生故障時，都有可能使輸出電流失去控制，為了使用戶的負載不致因此而損壞，電源一般都設有過流保護。當有些負載是容性負載時，由于大容量的電解電容器并聯在一起，當電源發生故障時，電流就可能大幅度上升，而電壓的升值卻不甚明顯，這時電源內部的過流保護部件會首先啟動，電源會自動切斷輸出。
過流保護值是不能人工設定的，機內已經定死，一般為額定電流的1.2～1.5倍。需要說明的是，過壓保護會立即快速啟動，過流保護則有一秒左右的延時。這是因?yàn)槿珉娫凑９ぷ鲿r(shí)，如電源的負載發生突然短路，此時電源輸出的瞬間電流是數倍或數十倍的額定電流 值，可以認為是一個電流沖擊，遠遠超過過流保護的數值，但這時并不希望過流保護起作用。而希望短路解除后，電壓自動恢復正常。因此在設計過流保護時，要避開突發短路時的電流沖擊，而僅考慮使輸出過電流的時長達到一定的值才啟動過流保護。
過流保護
二、三段式過電流保護原理解析
2.1 I段，無時限電流速斷保護

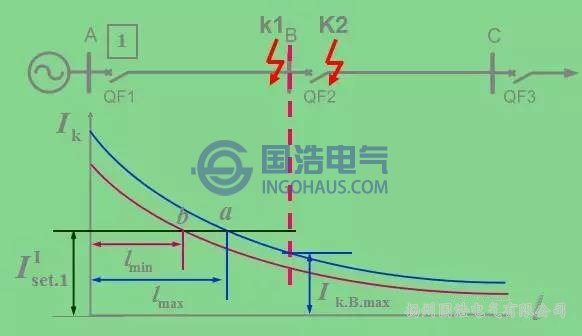

無時限電流速斷保護
動作定值：按最大運行方式下（三相短路）線路末端發生故障整定；靈敏度按最小運行方式下（兩相短路）來進行校驗。
動作時限：速斷保護，無時限。

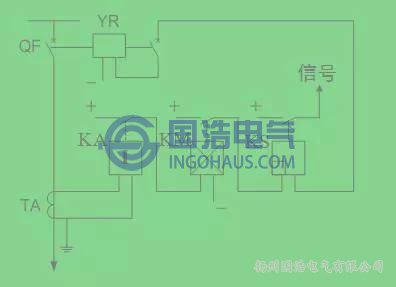

速斷保護的構成
2.2 II段，帶時限電流速斷保護

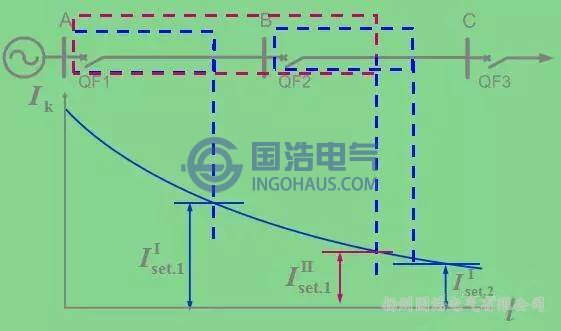

帶時限電流速斷保護
動作定值：大于下一段線路一段保護動作定值。小于本段線路I段保護定值。
動作時限：大于下一段線路一段保護動作時限。大于本段線路I段保護時限。
2.3 III段，定時限過流保護

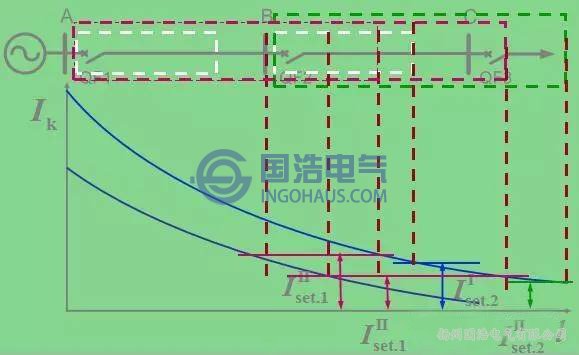

定時限過流保護
動作定值：保證在正常并伴有電動機啟動時的負荷電流下不動作；保證外部故障切除，下一母線有電動機啟動下的負荷電流不動作。比I段和II段定值小很多。
動作時限：各線路III段保護的延時必須相互配合。
保護構成
保護過程
三、過電流保護
指按躲過最大負荷電流來整定的保護；是三段式電流保護的第Ⅲ段；
可以作為本線路的近后備保護，還可以作相鄰線路的遠后備。
正常運行時不起動；
外部故障切除之后能可靠返回；
外部故障
按階梯原則選擇
階梯原則
3.1近后備校驗
最小運行方式、兩相短路、本線路末端
近后備校驗
3.2遠后備校驗
最小運行方式、兩相短路、相鄰線路末端
遠后備校驗
3.3在各個過電流保護之間，要求靈敏系數互相配合。

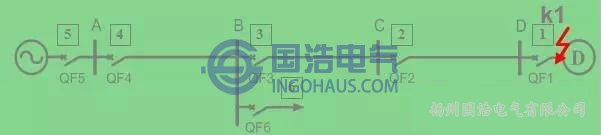

靈敏系數互相配合
保護構成
保護過程
四、總結
（1）Ⅰ段、Ⅱ段做為主保護，Ⅲ段做為后備保護。（2）Ⅰ段不能保護全長，保護范圍不穩定。
（3）Ⅱ段可以保護全長，保護速動性差一些。
（4）Ⅲ段最靈敏，故障越靠近電源，切除時間越長。
（5）簡單、可靠，單側電源系統中選擇性較好，一般可以滿足速動要求。
