今天小編給大家分享的是架空線和電纜的基礎知識，作為輸電的兩種方式，他們之間有什么區別，以及優缺點呢？相信很多人有這樣的疑惑，下面跟著小編一起來學習吧!
什么是架空線、電纜？
架空線是指通過鐵塔、水泥桿塔架設在空氣中的導線，一般為裸導線。電纜是由一根或多根相互絕緣的導體和外包絕緣保護層制成，將電力或信息從一處傳輸?shù)搅硪惶幍膶?dǎo)線。
架空線
兩者比較與區別：
架空線：無絕緣、裸露的金屬導體，在空中架設，以固定在鐵塔上，以空氣為絕緣。主要優點是成本低。缺點也比較明顯就是占用土地資源(線路走廊)較多，影響城市市容。
架空線

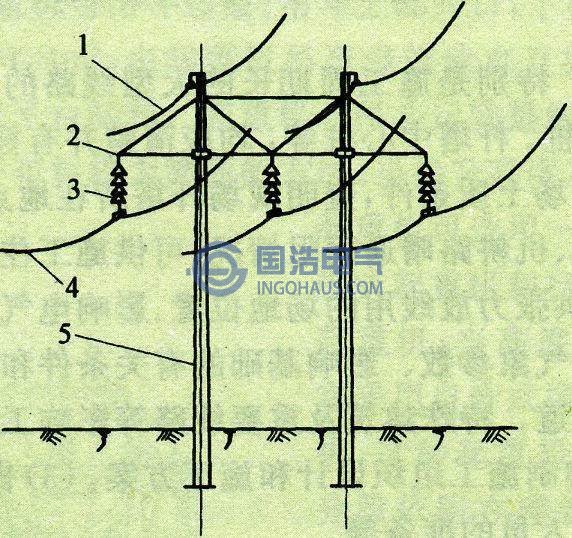

架空線示意圖
輸電線路由哪幾部分構成?

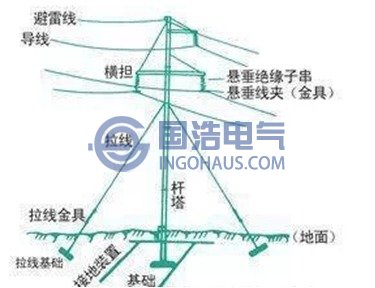

大家對輸電線路一定不陌生，在城市鋼鐵森林里，在鄉村小道上，我們經常能看見很多輸電塔和電線桿。其實，它們專業的叫法是架空電力線路。目前，高壓輸電和鄉村配電線路大多采用架空線路。架空線路構成：導線、絕緣子、金具、桿塔及其基礎、避雷線和接地裝置等。下面我們來一一介紹這些部分：
導線：傳導電流，它是線路的基本部分。
絕緣子：在導線在傳導電流時，保持三相之間互相絕緣，并對地絕緣。
桿塔：是為了架設導線，以使導線對地及其三相之間均有一定距離。

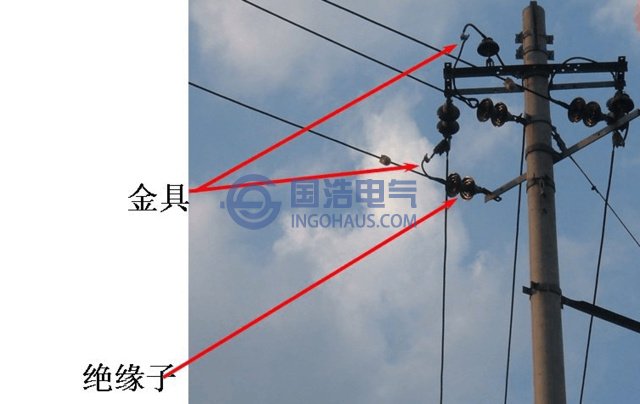

金具：連接導線和絕緣子等，把它們安裝于桿塔上的金屬附件。
避雷線：防止雷直接擊落在導線上。
接地裝置：連接避雷線與土壤，把雷電流引入地下。
架空線
架空輸電線路的介紹
架設于地面上，利用絕緣子和空氣絕緣的電力線路；架空線路由導線、架空地線、絕緣子串、桿塔、接地裝置等部分組成。導線承擔傳導電流的功能，必須具有足夠的截面以保持合理的通流密度。導線都是處在高電位。為了減小電暈放電引起的電能損耗和電磁干擾，導線還應具有較大的曲率半徑。超高壓輸電線路，由于輸送容量大，工作電壓高，多采用分裂導線（即用多根導線組成一相導線。2分裂、3分裂或4分裂導線使用最多。特高壓輸電線路則采用6、8、10或12分裂導線）。架空地線（又稱避雷線）主要用于防止架空線路遭受雷閃襲擊所引起的事故，它與接地裝置共同起防雷作用。絕緣子串是由單個懸式絕緣子串接而成，需滿足絕緣強度和機械強度的要求。主要根據不同的電壓等級來確定每串絕緣子的個數，也可以用棒式絕緣子串接。對于特殊地段的架空線路，如污穢地區，還需采用特別型號的絕緣子串。桿塔是架空線路的主要支撐結構，多由鋼筋混凝土或鋼材構成，根據機械強度和電絕緣強度的要求進行結構設計。
架空線

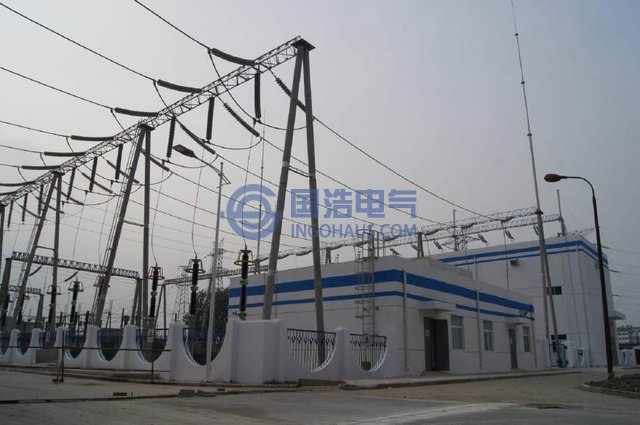

與地下輸電線路相比較，架空線路建設成本低，施工周期短，易于檢修維護。因此，架空線路輸電是電力工業發展以來所采用的主要輸電方式。通常所稱的輸電線路就是指架空輸電線路。通過架空線路將不同地區的發電站、變電站、負荷點連接起來,輸送或交換電能,構成各種電壓等級的電力網絡或配電網。
架空線
架空線路暴露在大氣環境中，會直接受到氣象條件的作用，必須有一定的機械強度以適應當?shù)貧鉁刈兓?、?qiáng)風暴侵襲、結冰荷載以及跨越江河時可能遇到的洪水等影響。

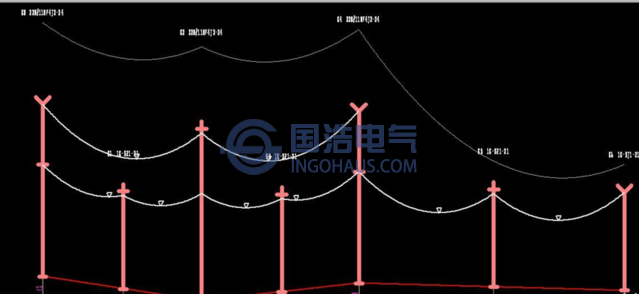

架空線架設示意圖
