今天小編和大家分享的電力知識是電流互感器的工作原理及接線形式，小伙伴們一起來看看吧！
在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
電流互感器簡稱—CT，文字符號—TA，是變換電流的設備。
1. 基本原理
電流互感器的基本結構和原理如圖所示：

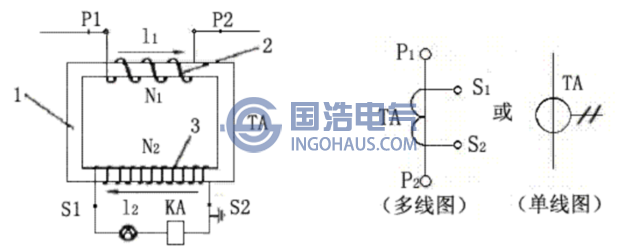

電流互感器的基本結構
（2）結構特點：
一次繞組匝數少，二次繞組匝數多
一次繞組導體較粗，二次繞組導體細
一次繞組串接在一次電路中，二次繞組與儀表、繼電器電流線圈串聯，形成閉合回路。由于這些電流線圈阻抗很小，工作時電流互感器的二次回路接近短路狀態。
（3）電流互感器的變流比用Ki表示
式中，I1N — 一次側額定電流值；I2N — 二次側額定電流值；N1— 一次繞組匝數；N2— 二次繞組匝數；變流比Ki一般表示成如100／5A的形式。
2. 電流互感器的接線形式
電流互感器的接線形式
（1）三相完全星形接線：它是由三只完全相同的電流互感器構成。由于每相都有電流流過，當三相負載不平衡時，公共線中就有電流流過，此時,公共線是不能斷開的，否則就會產生計量誤差。

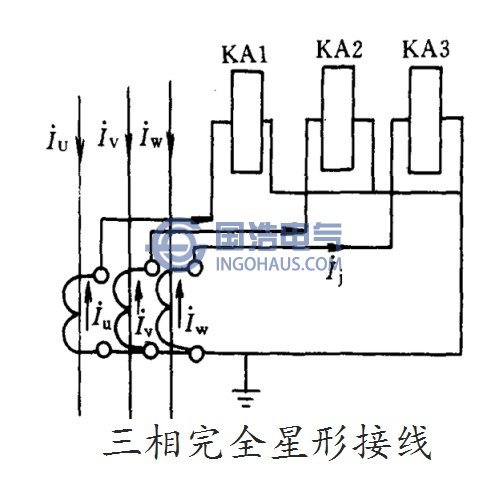

三相完全星形接線
三相完全星形接線

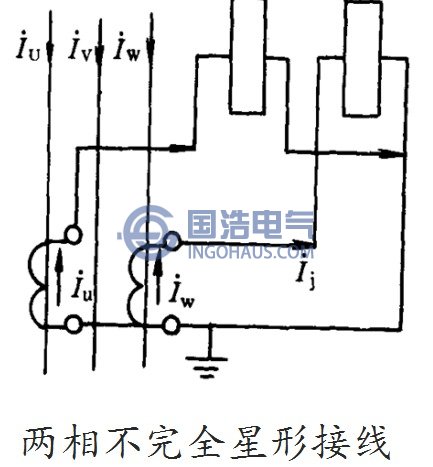

兩相星型接線

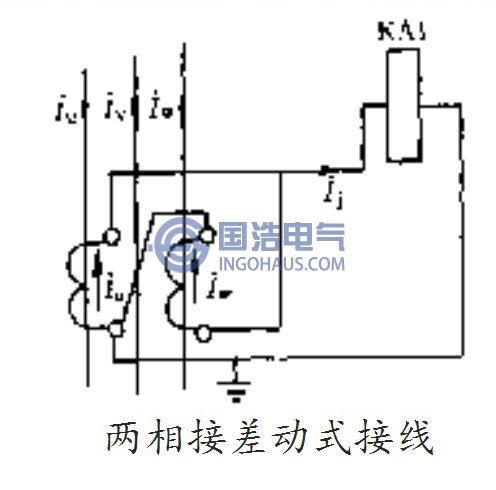

兩相接差動式接線
（4）單相接線在三相負荷平衡時，可以用單相電流反映三相電流值，主要用于測量電路。
單相接線

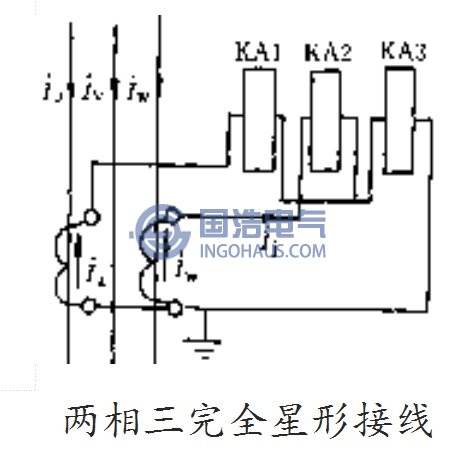

兩相三繼電器完全星形接線
