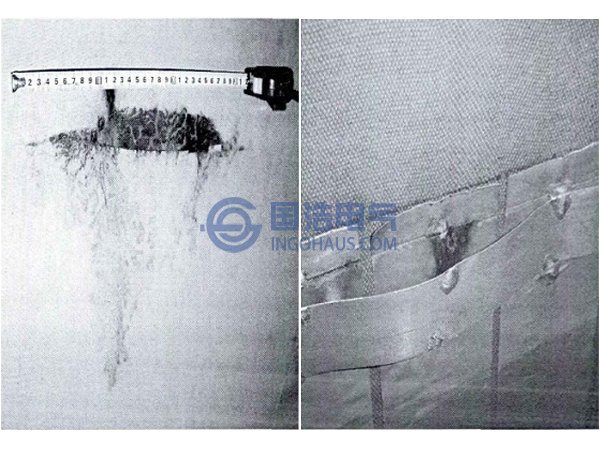

變壓器局部放電對絕緣造成的損害
局部放電對設(shè)備絕緣的主要作用表現(xiàn)在：
（1）電的作用
帶電粒子(電子、離子等)的直接轟擊作用?？諝庵械木植糠烹姀姆烹娦问娇磳儆诹髦鶢畹母邏狠x光放電，其中產(chǎn)生大量的帶電粒子，在這些粒子的轟擊下，對于固體介質(zhì)來說，這些粒子在電場作用下加速運動轟擊介質(zhì)表面，使介質(zhì)發(fā)生老化。由于加速運動的電子之轟擊作用能使高分子固體介質(zhì)的分子主鍵斷裂而分解成低分子，同時又使介質(zhì)溫度升高發(fā)生熱降解外，還在介質(zhì)表面形成凹坑且不斷加深，最后導(dǎo)致介質(zhì)擊穿。（2）熱的作用
在靠近介質(zhì)表面的5×10-17米的局部體積中因發(fā)生一次局部放電，在10-7秒內(nèi)能使介質(zhì)溫度升為170℃，有時因放電作用甚至達到1000℃的高溫，因此有可能引起介質(zhì)的熱熔解或化學(xué)分解川。除熱的作用之外，局部放電產(chǎn)生的光作用(主要在紫外線范圍)，還能使塑料有機介質(zhì)發(fā)生光老化、龜裂等現(xiàn)象。（3）化學(xué)作用
局部放電所產(chǎn)生的臭氧和硝酸等的生成物侵蝕絕緣介質(zhì)的本身，具有較強的腐蝕性。這種侵蝕較正常運行時電壓的作用更加嚴重，對于銅導(dǎo)體，能在其表面形成銅綠及硝酸銅粉末。投入正常運行的變壓器絕緣的損壞而直接造成故障并不是一蹦而就的。同樣，局部放電對變壓器絕緣的裂化也需要一定的時間積累。一般性的局部放電不會對絕緣造成直接性的擊穿事故，但是如果局部放電存在的時間過長，卻會將介質(zhì)的絕緣電氣強度逐步弱化，直至最終擊穿，造成設(shè)備癱瘓。
對于變壓器隱藏在內(nèi)部的制造缺陷，如氣泡、雜質(zhì)等，一般性的檢測方法是很難發(fā)現(xiàn)的。且電力變壓器的工頻耐壓試驗屬于破壞性試驗，由于試驗龜壓較高，對設(shè)備以后的運行性能會產(chǎn)生一定的影響。并且，這類問題隨著特高壓變壓器的產(chǎn)生將更加明顯和突出。
關(guān)注微信公眾號
