1. 內部放電
由于發電機采用環氧云母為絕緣材料，在其制造工藝或過程中，如果要求不高，控制不合格，在長期運行中受到各個因素的作用，在線棒絕緣體內產生小氣泡，施加運行電壓情況下，氣泡內部場強會逐漸增大，率先達到擊穿場強，形成線棒內部放電。內部放電會產生很多帶電粒子，這些帶電粒子不斷地沖擊絕緣內部的氣泡，使絕緣材料表面受到損壞，這種連鎖的反應又會產生更多氣泡，進一步降低絕緣的有效厚度，這種放電會產生絕緣局部過熱，從而使聚合物分解造成絕緣破壞。現代高壓發電機定子繞組的對地絕緣，無論采用烘卷蟲膠云母、瀝青云母，還是環氧粉云母絕緣結構，在制造工藝和運行條件等因素造成的絕緣內部出現氣隙，在長期工作電氣強度下，都會產生局部放電。在絕緣體內部氣隙放電時，氣隙中電荷的交換和電荷的累積的變化直接反映到絕緣體兩端電極上電荷的變化。
2. 端部放電
大型發電機線棒的端部最容易發生絕緣事故，絕緣比較薄弱，并且線棒端部采用捆綁來固定，因此發電機運行振動時會造成端部絕緣損壞，如果內部制冷氣體濕度比較大，并且擊穿電壓突然變小時，線棒相間的絕緣受到損壞導致端部放電。同時發電機的振動使絕緣和雜質之間摩擦損壞絕緣，這些原因都會造成端部放電。絕緣體表面的端部放電如圖所示。只要把電極與介質表面之間發生放電的區域所構成的電容記為Cc，與此放電區域串聯部分介質的電容記為Cb，其它部分介質的電容記為Ca，則上述的等效電路及放電過程同樣適用于表面局部放電。當放電電極接高壓，不放電電極接地時，在施加電壓的負半周出現放電脈沖的放電量小，放電次數多；而正半周放電量大，放電次數少。這是因為導體在負極性時容易發射電子，同時正離子撞擊陰極產生二次電子發射，使得電極周圍氣體的起始放電電壓低，因而放電量小而放電次數多。

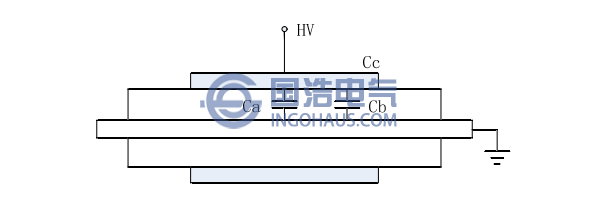

發電機端部放電示意圖
