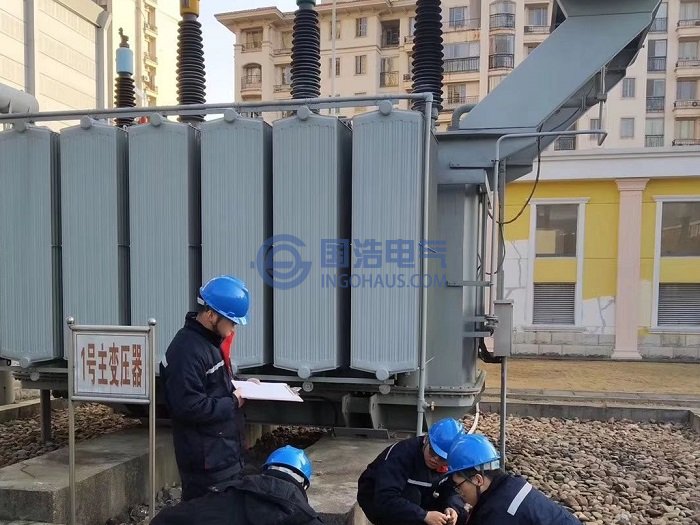

變壓器局放試驗
局放的定位技術有以下幾種：
（1）超聲波定位法
利用超聲波對變壓器局部放電點進行定位的方法，主要是通過超聲波探頭檢測變壓器局部放電過程中產生的超聲波信號的時差進行定位。由于變壓器的繞組內部的結構十分復雜，超聲波在變壓器繞組傳播的過程中，有可能會發生多次路經折反射以及折射，一般采用多個探頭進行采集，然后把多路信號進行疊加，最后進行時差計算，但是由于定位算法以及放電時延的確定等問題，定位的準確度差，需要在放電脈沖的定位算法、傳播特性等方面進行深入研究。（2）電氣定位法
當電力變壓器發生局部區域放電時，局部放電脈沖在變壓器的繞組進行傳播，最終抵達到探頭測量端，再利用局放的信號在變壓器繞組中傳播的特征，對電力變壓器局放點的進行定位。當電力變壓器絕緣層內部出現了局部放電的現象，放電點會出現一個陡脈沖，該脈沖會沿著繞組向變壓器的兩端傳播。（3）基于超聲波的相控接收原理定位法
變壓器局部放電檢測的方法之超聲波的相控接收原理方法是建立相控陣的原理上的。利用由傳感器來接收到超聲波的信號，調整16*16路的信號，然后進行波束合成，以便獲得某一個波束上的信號序列的包絡點的最大值。然后根據預置的相移以及該點波束數，獲得相對應的空間角度，最后利用超高頻信號和超聲波的信號會有延時，計算局部放電點和超聲波傳感器間距離，以實現局部放電的定位的實現。對于變壓器局部放電在線監測的研究前景相對以往已經趨于明朗，但是還存在許多疑難問題及待解決問題。
