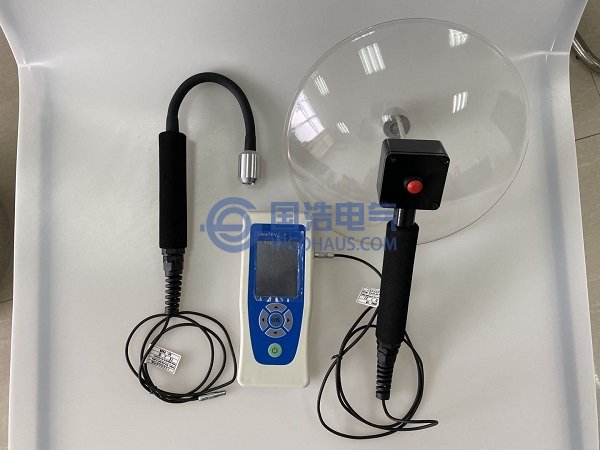

通過大量的試驗結果可以發現，對于空氣式傳感器，開關柜四種典型局放的超聲波放電圖譜有明顯的差異，可以通過區分典型局放的特點實現局部放電的模式識別?？紤]局放大小給幅值帶來的差異，對每種類型的信號幅值均做歸一化處理，再對四種類型的典型放電結果數據做二次歸一化處理，然后識別信號的區別特征。
電暈放電即針板放電類型局放超聲波信號，每個工頻周期即間隔20ms只出現一次，信號很陡基本是很快的達到最大幅值，然后以較快的速度衰減，信號的圖形呈典型的喇叭狀。
懸浮放電局放超聲波信號，每個工頻周期出現二次信號，且兩次信號的大小形狀基本一樣，則可以認為懸浮放電出現有效超聲波信號的時間間隔是10ms，信號也比較陡，但相對于針板放電稍緩和些，信號也呈現較明顯的喇叭狀。
沿面放電局放超聲波信號，每個工頻周期出現一次信號，即間隔20ms出現一次信號，沿面放電局放的超聲波信號較寬，外觀呈明顯的簇狀。
內部放電的超聲波信號，每個工頻周期出現二次信號，即可以認為內部放電出現有效超聲波信號的時間間隔為10ms，信號由噪聲水平上升到最大幅值較慢，由最大幅值下降至噪聲水平相對快些，但在峰值附近，信號呈明顯的針狀。
因此在對測得的信號進行模式識別時，可以按下面的順序進行識別：
1）首先通過信號的趨勢分析功能中的縱、橫向?qū)Ρ龋_定信號的幅值水平是否超出了正常的閾值，如果沒有則沒有局放，如果有則也有可能是背景或外界干擾。
2）其次對于信號幅值超過閾值的情況，先觀察信號出現的規律性，如果信號的出現不具有工頻周期性，沒有統計規律，則可以認為開關柜內沒有局部放電，但也應該對該柜體做進一步的檢測。
3）若檢測到的信號幅值超出正常閾值且具有明顯的工頻周期性，則可以判定這時柜體內部有局部放電，然后判斷局部放電的類型，如果信號出現的頻率為20ms則信號有可能是電暈放電或沿面放電，再由信號的形狀來區分，類似喇叭狀則為針板及電暈放電，簇狀則為沿面放電；如果信號出現的頻率為10ms，則信號有可能是懸浮放電或內部放電，再由信號的形狀來區分，類似喇叭狀則為懸浮放電，針狀則為沿面放電。
在進行模式識別時，根據以往相關文獻及數據建立相對確定的放電圖譜庫，對于實際檢測到的信號，按照上面模式識別的順序進行識別，通過將采集到的超聲信號與己知放電圖譜進行分類對比比較，以實現模式識別。
