高壓開關柜是電力系統非常重要的電氣設備，其內部絕緣部分的缺陷或劣化、導電連接部分的接觸不良都使安全運行受到威脅。根據1989-1992年間全國電力系統6-10kV開關柜事故統計，絕緣和載流引起的故障占總數的40.2%，其中由于絕緣部分的閃絡造成的事故占絕緣事故總數的79.0%。由于在事故潛伏期可能產生放電現象，故可以通過對放電的監測得到相關的信息。
局部放電檢測按檢測的物理量性質分有電測法和非電測法。根據局部放電過程中所產生的各種在放電現象，相應的出現了脈沖電流法(ERA法)、超聲波檢測法、光測法、紅外檢測法、化學檢測法、射頻檢測法等檢測方法，其中脈沖電流法和超聲波檢測法應用最為廣泛。
局部放電超高頻檢測技術是一種非接觸的檢測方法，依據的是“場”的原理，它是通過天線傳感器接收局部放電過程中輻射的超高頻電磁波，從而實現局部放電的檢測。局部放電超高頻檢測技術是局部放電檢測的一種新方法，近年來在國內外得到了較快發展，并在電力設備如GIS、同步電機、變壓器、電纜等的檢測中得了應用。超高頻檢測技術具有檢測信號頻率高，外界干擾信號少等特點，因而檢測系統受外界干擾影響小，可以極大地提高電氣設備局部放電檢測，特別是在線檢測的可靠性和靈敏度。

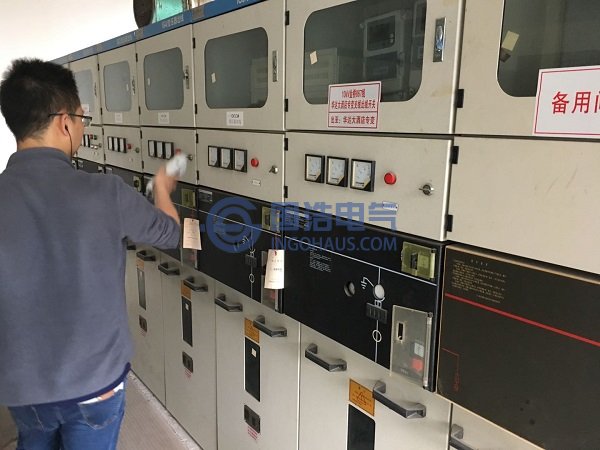

超高頻法用于高壓開關柜在線監測有明顯的優點，因此這一測量技術發展很快，已在英國和法國的幾個400kV變電站中取得經驗。德國一些大學對此技術很感興趣，對接受UHF信號的天線進行了理論分析和試驗研究。瑞士ABB高電壓技術公司在550kV的GIS試驗裝置中對UHF法的適用性與靈敏度進行了研究，并與常規的脈沖電流法作了對比。韓國已經形成了比較成熟的基于傳感器技術的高壓開關柜局放監測系統，應用400-800MHz頻率范圍的超高頻傳感器，對柜體內器件（如CT， PT）、母線連接處、支持絕緣子表面及開斷裝置進行了試驗驗證。各國的研究均表明，UHF法用于高壓開關柜絕緣的在線監測有很好的前景。
