變壓器
國際電工委員會（IEC）對所有的電力設備的局部放電都有明確的限制。由于當前的商業化局部放電探測器并不提供局部放電源的任何信息，當絕緣故障發生時，就會因?yàn)椴涣私饩植糠烹姷娜魏涡畔⒍宦商鎿Q絕緣設備。由于每一種缺陷都會表現出自己唯一的惡化特征，所以可以利用這些特殊的屬性將局部放電模式和缺陷類型聯系起來，然后決定絕緣性能。使用局部放電模式分類提供的局部放電嚴重程度的索引數據，是一種評估絕緣系統性能的重要標準。此外，局部放電模式分類可以用來預測任何尚未發生的絕緣故障，并決定是否有必要替換當前的絕緣系統。
在對局部放電信號進行采集和預處理之后（捕獲、數字化和去噪），還有兩個最基本的步驟：特征提取和分類。特征提取是在局部放電原始數據里提取典型屬性的過程；每一種局部放電都包含一組唯一的特征信息，因此，分類過程的第一步就是考慮使用何種特征以及選擇何種提取方法。
發生在高壓線和高壓設備中的局部放電的后果是非常嚴重的，最終可能會導致全面故障。固體介質中的局部放電的累積效應是由無數的局部傳導型放電通道（一種稱為放電樹枝的過程）形成的。重復的放電會引起絕緣材料不可逆的機械和化學性質惡化。高能量電子和離子、來自放電產生的紫外線、攻擊空洞壁的臭氧以及在高壓力下化學分解過程釋放的氣體引起的裂化等各種因素引起的能量釋放都會引起破壞。介質的化學變化同樣也會增強空隙周圍的介質材料的導電性。這又增加了先前未受影響的空白區域的電壓，加速了擊穿過程。和有機物和高分子介質相比，許多無機物介質，如玻璃、瓷器和云母等更不容易受到局部放電的破壞。
在用紙絕緣的高壓線中，局部放電以穿透紙線圈的小針孔開始，這些繞組與導電體和外套相鄰。隨著局部放電的持續進行，重復的放電最終會引起受影響的紙層內永久性的化學變化，并且會浸漬液體介質。在情況進一步惡化下，會形成導電碳化樹枝。這會對其余的絕緣材料施加很大的壓力，導致破壞區域的進一步增大、沿著樹枝阻性加熱，并且進一步焦化。如果任其發展，最終會導致介質材料的絕緣性完全失效，發生電氣爆炸。
變壓器發生局部放電時，通常會以熱量、聲波、光等方式向外界輻射能量。來自局部放電的局部加熱會導致絕緣材料的熱降解。盡管對直流電和輸電線頻率來說，局部放電的熱量等級通常都比較低，但是它會加速高電壓和高頻設備的故障。通過監測發生在設備生命周期中的局部放電活動，可以試驗高壓設備的絕緣完整性。為了保證供電可靠和長期操作的可持續性，應該嚴格監測高壓電氣設備中的局部放電，以收集早期報警信號用于檢測和維修。
在細心的設計和選擇材料后，通常能夠避免局部放電。在非常重要的高壓設備中，在制造階段和設備的有用生命期中，都需要用局部放電檢測設備定期試驗絕緣材料的絕緣完整性。為了保證日常使用的高壓設備的可靠、長期操作，局部放電的預防和檢測具有舉足輕重的作用。

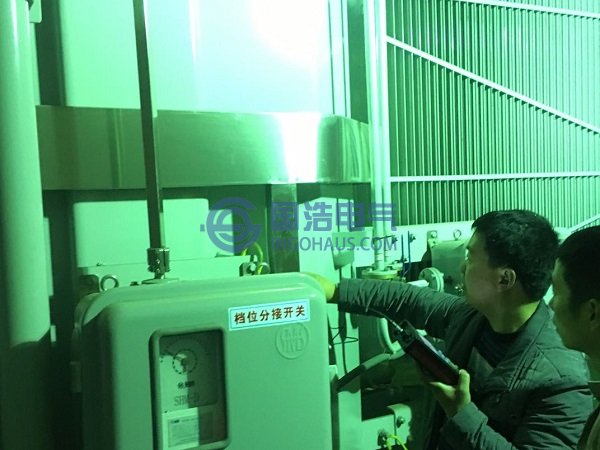

變壓器局部放電檢測
