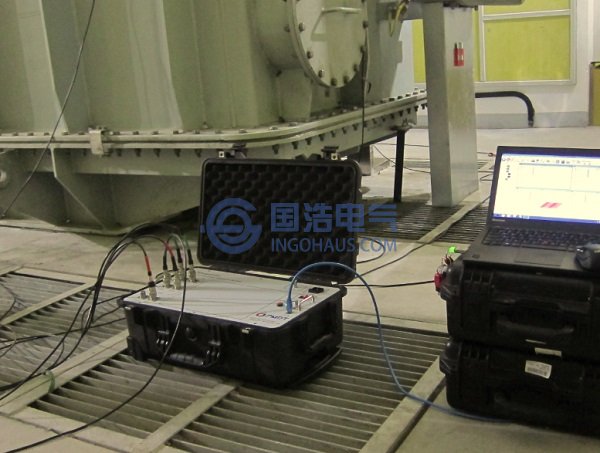

變壓器局放檢測
超聲波檢測的干擾主要分為以下三種：
1、電磁輻射干擾
這種干擾包括廣播通訊輻射的電磁波，及變電站內的電力設備的各種放電產生電磁波。超聲檢測傳感器主要由壓電晶體將聲信號經壓電變換得到，然而壓電晶體是非常易于禍合電磁干擾的敏感元件，因為壓電晶體及其上的兩個電極相當于一個電容，具有很強的天線效應。
2、磁致伸縮噪聲
變壓器器身的磁致伸縮振動噪聲主要來源于：硅鋼片的磁致伸縮引起的鐵芯振動；硅鋼片接縫處和疊片之間存在著因漏磁而產生的電磁吸引力，從而引起鐵心的振動；漏磁引起油箱壁（包括磁屏蔽等）的振動。磁致伸縮噪聲頻帶在50-70kHz，頻譜峰值約在65kHz。國內外的研究和試驗證明，變壓器本體的振動主要取決于鐵芯和繞組的振動，漏磁引起的油箱壁振動影響不大。近年來由于鐵芯疊積方式的改進，再加上鐵芯柱和鐵扼采用無緯環氧玻璃粘帶綁扎，使硅鋼片接縫處和疊片間的電磁力引起的鐵芯振動很小。因此可以認為，鐵芯的振動是主要取決于硅鋼片的磁致伸縮。
3、機械振動噪聲
電流通過繞組時，在繞組間、線餅間、線匝間產生動態電磁力，引起繞組的振動，集中的是由冷卻系統中的風扇、抽油泵等機械振動引起的干擾，機械振動噪聲的頻率小于2kHz。
鑒于以上的干擾，我們認為超聲波檢測的干擾抑制方法如下：
適當?shù)剡x擇傳感器的頻率范圍，主要避開磁致伸縮噪聲和機械振動噪聲，如IEEE的試行標準中要求傳感器的諧振頻率在120-160kHz，也可使用差分型傳感器；硬件濾波和軟件濾波主要濾除磁致伸縮噪聲、機械振動噪聲和高頻電磁波干擾，小波變換可較好地保留局部放電的有用信息并抑制干擾。屏蔽主要排除電磁場的干擾，包括在探頭外的金屬屏蔽和傳輸導線的外屏蔽。接地主要指測量接地，它是與屏蔽相連，在電路中提供零電位參考點，是保證測量精度，抑制外界干擾所必須的。另外通過光纖傳輸，也可減少外部電磁場的耦合。
