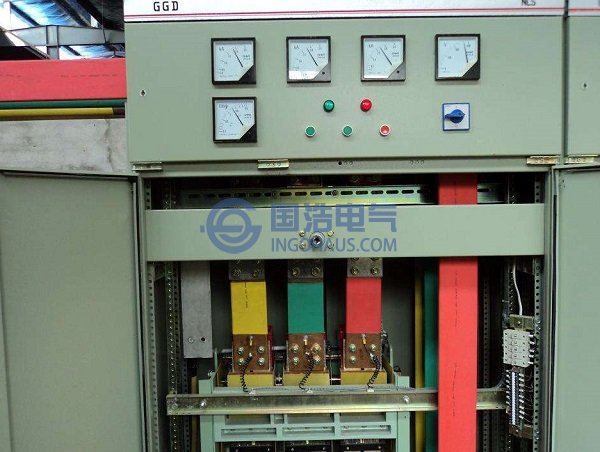

高壓開關柜是由高壓斷路器、負荷開關、接觸器、高壓熔斷器、隔離開關、接地開關、互感器，控制、測量、保護、調節裝置，以及內部連接件、附件、外殼和支持件等組成的成套配電裝置。復雜的內部結構對局部放電輻射產生的UHF電磁波具有折反射、散射、以及衍射等作用，從而導致接收到的PD信號失真，存在UHF信號幅值的衰減、波形的畸變、時延等現象，這些影響跟電磁波的傳播距離和傳播路徑有直接的關系。電磁波傳播過程造成的信號失真使得傳感器及時檢測到PD信號和根據檢測到的PD信號對故障進行定位發生困難，所以欲對開關柜中的局放源實現準確定位以及傳感器合理化布局，就必須深入了解電磁波在開關柜中的傳播特性，展開開關柜結構對局部放電UHF電磁波傳播特性的影響研究。開關柜一般電壓相對較低，局部放電監測方面重視不夠?；赨HF法的開關柜局部放電監測系統研究還比較匾乏，考慮到不同環境電磁波傳播特性的差異，不能簡單的將GIS和變壓器UHF監測法的研究成果簡單應用于開關柜。此外，開關柜內部封閉空間狹小，結構緊湊，在展開傳播特性研究基礎上考慮開關柜結構對各類時延算法的影響分析，比較研究各類時延估計算法在開關柜實際運行情況下的適用性，對基于UHF法的開關柜故障定位以及開關柜超高頻監測系統的開發研究都具有一定的指導作用。
