局部放電信號檢測技術
非電檢測法主要包括光學檢測法和化學檢測法，目前通過光纖傳感技術檢測氣體絕緣組合電器內部的局部放電現象仍處于實驗室研究段，尚未有成熟的產品問世，而化學檢測法主要根據SF6氣體的成分來分析局部放電情況，由于氣體絕緣組合電器內部局部放電產生的生成物會被SF6稀釋，同時氣體絕緣組合電器內部的過熱性故障也會導致SF6氣體分解，生產類似的分解產物，對局部放電檢測結果造成干擾。因此化學檢測法只能從總體上反映氣體絕緣組合電器內部的局部放電狀況，若要進一步了解則需要更加復雜的儀器進行準確的離線檢測和分析。從局部放電的發生到氣體成分的檢測分析，判斷出故障所需的時間太長，無法有效實施在線監測。
常用的電測量法有脈沖電流法、超聲波法和特高頻法。其中脈沖電流法的檢測頻率一般在10MHz以內，可以對局部放電信號進行定量量，精度可達2pC。但其最大的缺點是很容易受外界環境電磁干擾的影響，并且當試品的電容量較大時，由于受耦合電容的限制，測量靈敏度受到局限，且無法實現局部放電發生位置的定位，因此它不適合用于檢測現場組合電器的局部放電信號。氣體絕緣組合電器發生局部放電現象時，常伴隨著超聲波信號的產生。在氣體絕緣組合電器表面放置超聲波傳感器，檢測氣體絕緣組合電器內部是否產生超聲波信號，從而判斷氣體絕緣組合電器是否發生局部放電現象。此方法所采用的傳感器頻率范圍在20-200kHz左右，可以對局部放電現象發生的位置進行定位。
氣體絕緣組合電器內部的局部放電過程一般都伴隨著正負電荷的中和，沿放電通道會產生過程極短陡度很大的脈沖電流，一般為ns級。因此，氣體絕緣組合電器局部放電信號中包含豐富的的特高頻信號成分，頻率可達數百MHz甚至數GHz。S. A. Boggs和C. Stone于1982年首先采用天線采集局部放電現象，蘇格蘭的M.D.Judd等人長期從事局部放電特高頻檢測研究，研制了多種局部放電特高頻檢測天線。

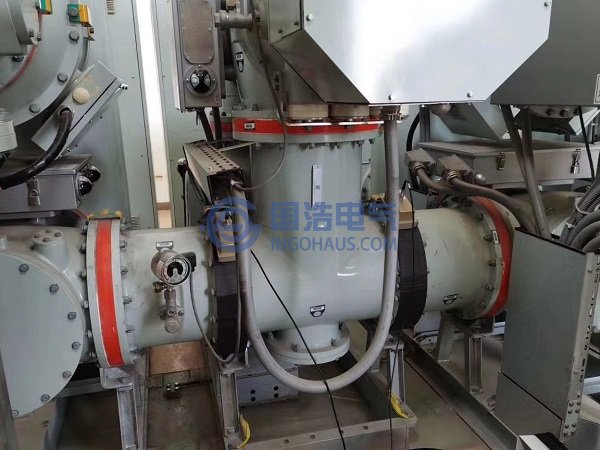

局部放電產生的電磁波是一種橫電磁波，可沿電磁波傳播方向流動。由于特高頻信號有著較強的穿透性，可以從盆式絕緣子和氣體絕緣組合電器金屬柜體的接縫處發散到外部。通過在這些絕緣子附近安裝特高頻傳感器可以實現對氣體絕緣組合電器內部局放所產生的特高頻信號的檢測。由于特高頻信號衰減幅度比較大，傳到氣體絕緣組合電器外壁的信號已經比較弱，因此，對傳感器的靈敏度要求很高。特高頻法由于檢測方便快捷，深受用戶青睞。
