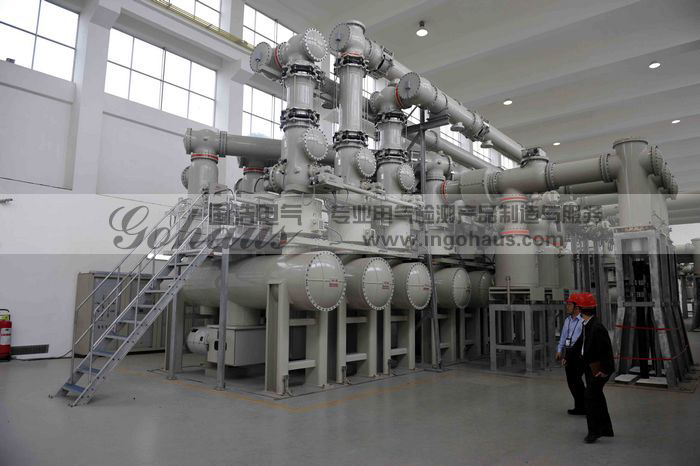

今天小編給大家科普一下何為GIS設備及其優缺點，SF6氣體絕緣組合電器（GIS）是指將變壓器設備之外的其它一次設備按照優化組合的方式封裝在充有SF6氣體的密閉圓筒中，以減少占用空間，內部三相導體之間以及端口間維持特定絕緣強度的一種設備。這種緊湊且封閉的結構決定其占地面積小而且基本不受外界大氣影響，從上世紀60年代起，應用的越來越為廣泛。鑒于以上的優點，GIS（六氟化硫氣體絕緣組合電器）近年來在現代電力網絡中的許多變電站中得到了非常廣泛的應用。
總結起來看，GIS變電站具有以下兩個優點：
1. GIS占用的土地小。
通常GIS設備占用土地的大小和絕緣距離的平方成正比，而所占用的空間大小和距離的立方成正比。電壓等級越高，降低絕緣距離對降低占地、占空大小的作用就更明顯。GIS的一個較為突出的特點是：空間距離小，以220 kV電壓等級的GIS設備為例，其占地僅為傳統敞開式設備的37%；而對于110 kV電壓等級來說，占地約為傳統敞開式設備的46%。因此GIS設備在大城市、人口稠密地區的變電站和電網建設中得到了廣泛的應用。
2. GIS具有較高的運行穩定性，相比于敞開式其故障率大幅度降低。
GIS是以SF6（六氟化硫）作為絕緣介質的，六氟化硫氣體的絕緣和滅弧性能優越，并且該氣體本身燃點高，安全性強。由于GIS內部電氣設備通過金屬外殼與外界隔絕，受到外部環境的影響較小，所以相比于敞開式設備，在運行的過程中更可靠，檢修周期長，一般情況下GIS設備的故障率為敞開式傳統設備的20%-40%。
但是GIS也是有其與生俱來的缺點的，正是由于GIS內部電氣設備通過金屬外殼與外界隔絕，內部設備盡量采取緊湊的安排方式，設備的故障容易產生連鎖反映。假如某一設備發生故障，其造成的影響和損失可能更加嚴重，查找故障原因和故障點將更為困難，在恢復供電之前，需要更長的維修時間。因此，定期安排檢修對于GIS設備的安全運行來說也十分重要。
電氣設備在大規模故障放電前一般會發生局部放電，由于局部放電是脈沖放電的一種方式，在放電過程中可能會伴隨著發光發聲現象，同時伴有其他的電氣或機械方面的物理和化學變化。檢測電力設備絕緣情況可以從這些物理或化學特征參量變化入手，從數學、物理模型的角度找出它們之間的聯系，為檢測GIS內部絕緣狀態提供了可能。對于GIS設備初期故障，要進行全面、認真的例行試驗。在例行試驗的基礎上發展GIS設備絕的在線監測和檢測。得到反映GIS絕緣狀態的特征參量，在發現這些特征參量異常變化，提供故障預警技術研究和模式識別，并及時處理。
但是GIS也是有其與生俱來的缺點的，正是由于GIS內部電氣設備通過金屬外殼與外界隔絕，內部設備盡量采取緊湊的安排方式，設備的故障容易產生連鎖反映。假如某一設備發生故障，其造成的影響和損失可能更加嚴重，查找故障原因和故障點將更為困難，在恢復供電之前，需要更長的維修時間。因此，定期安排檢修對于GIS設備的安全運行來說也十分重要。
電氣設備在大規模故障放電前一般會發生局部放電，由于局部放電是脈沖放電的一種方式，在放電過程中可能會伴隨著發光發聲現象，同時伴有其他的電氣或機械方面的物理和化學變化。檢測電力設備絕緣情況可以從這些物理或化學特征參量變化入手，從數學、物理模型的角度找出它們之間的聯系，為檢測GIS內部絕緣狀態提供了可能。對于GIS設備初期故障，要進行全面、認真的例行試驗。在例行試驗的基礎上發展GIS設備絕的在線監測和檢測。得到反映GIS絕緣狀態的特征參量，在發現這些特征參量異常變化，提供故障預警技術研究和模式識別，并及時處理。
