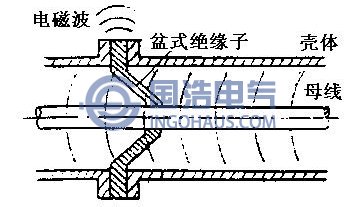

電磁波泄露原理圖
同軸波導的開口面可以看成是最簡單的口徑天線，作為平面口徑的一種，其場分布較為復雜。首先，同軸波導開口面上不僅有TEM波，而且有結構復雜的縱波；其次，在同軸波導開口面上除入射波外，還有反射波；第三，在波導開口面上除有主波外，還有高次模波，此外，電磁場不僅存在于波導開口面，在波導的外表面也有磁場，這是由于有一部分電流從波導開口面流向波導外表面造成的。如把這些因素全部考慮，將使波導開口面的輻射問題變得非常復雜，要得到這一問題的嚴格解在數學上也會遇到很大困難。在天線理論中，一般采用近似解法來研究波導開口面的輻射。假設同軸波導開口面的頻率是傳輸?shù)闹髂２ǖ娜肷洳ê头瓷洳ㄖ?，即不考慮在開口面所產生的高次模波以及波導外表面的電流。
對于伸展金屬面上的任意開口，當電磁能量通過開口輻射時，在天線理論中都可以看成是縫隙天線。它是一個孔徑天線，通常是在同軸線、波導管或諧振腔的壁上開縫，電磁波通過開縫向外部空間輻射，它的近場和遠場原則上都可以通過導體表面的電流來決定。在采用外置天線接收局放脈沖激發并泄漏到GIS外空間的電磁波時，可以認為是內部的電磁場在間隔縫隙表面電流驅動的縫隙天線所發射的電磁波。
從上面分析了解到GIS內腔中的電磁場結構，在同軸波導內由局放脈沖激勵了一定模式以后，波導內壁上形成一定規律的電流力線，如果存在縫隙截斷波導內壁上的電流線，則縫隙受到激勵，在縫隙上形成電場分布，并向空間輻射?？p隙輻射能量的多少，決定于它切割電流場的多少，也就是決定于它在波導壁上的位置。

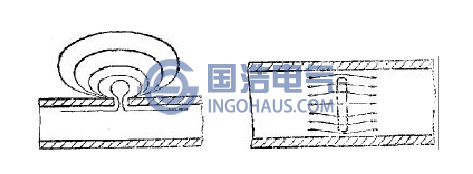

波導壁上開縫激發磁場原理圖
