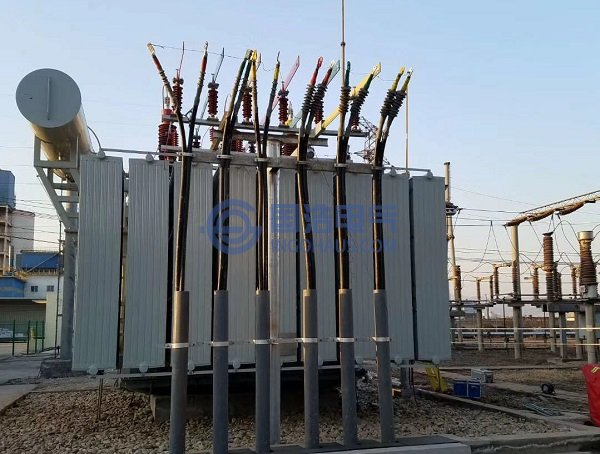

電力變壓器
大量的運行經驗和統計數據表明，運行中的電力變壓器PD通常有如下類型：1）繞組中部油一隔板絕緣中油隙放電；2)繞組端部油隙放電；3)接觸絕緣導線和電工紙(引線絕緣、搭接絕緣)的油隙放電；4)引線、搭接線等油紙絕緣中的局部放電；5)線圈間(縱絕緣)的油隙放電；6)匝間絕緣局部擊穿；7)電工紙沿面滑閃放電。局部放電即是變壓器設備絕緣劣化的重要征兆，又是造成絕緣劣化的原因。長期的PD會使絕緣劣化，威脅電力變壓器的安全運行，導致運行中出現故障，從而影響電力系統的安全穩定運行。由于變壓器其內部結構復雜，電場分布不均勻，生產工藝要求較高，隨著電壓水平增高，事故率呈上升趨勢。且大多事故是由局部故障擴大引起的突發事故。因此通過PD的在線監測，可及時發現變壓器內部絕緣存在的潛伏性缺陷，判斷變壓器內部絕緣劣化的程度，避免變壓器發生突發性絕緣故障，這對保證電力變壓器安全運行具有十分重要的意義。
近年來，超高頻監測法也越來越多的應用于電力變壓器的PD監測技術中。雖然電力變壓器內部復雜的絕緣結構使得PD產生的超高頻電磁波產生強烈的折反射，為超高頻監測法應用于電力變壓器局部放電在線監測帶來很大困難，但由于超高頻監測法具有靈敏度高，信息豐富，抗干擾能力強，定位方便等諸多優點，近年來，該方法得到了各國學者的高度重視和廣泛研究。盡管目前還沒有針對超高頻監測法提出相應的IEC標準，特別是超高頻監測情況下對放電量的標定仍然存在巨大的理論難題，然而，通過各國學者不斷地努力，超高頻監測法越來越接近于實際應用了。
