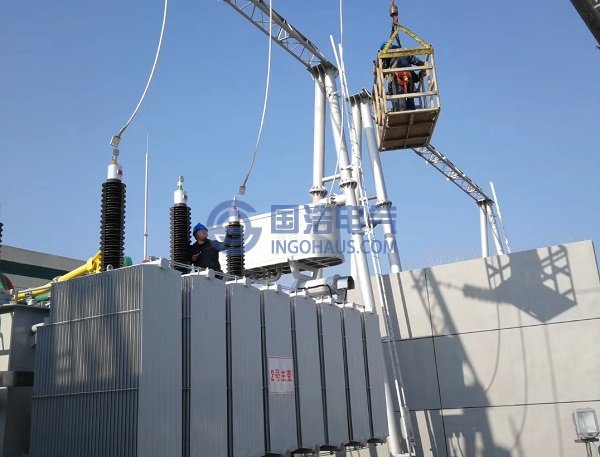

變壓器故障維修
1) 熱性故障
變壓器的熱性故障通常為內部存在局部過熱點，熱作用會引發絕緣加速老化，并且伴有中等水平的能量密度。在引發熱故障的原因中，分接開關接觸不良約占50%，鐵芯多點接地和局部短路或漏磁環流約占33%，導線過熱和接頭不良或緊固件松動約占14.4%，局部油道堵塞(多系硅膠進入本體)造成局部過熱的占2.4%，從而可知，變壓器內部過熱性故障發生的部位多是載流導線系統接觸不良或斷股等所引起的。根據故障的原因及嚴重程度，過熱性故障可劃分為3種類型，各種類型可能的原因如下：a. 低溫過熱(T<300℃)一一救急狀態下變壓器超銘牌運行、繞組中油流被阻塞、鐵扼夾件中的雜散磁通過大。
b. 中溫過熱(300℃
c. 高溫過熱(T>700℃)一一油箱和鐵芯上大的環流，油箱壁未補償?shù)拇艌鲞^高而形成一定的電流，鐵芯疊片之間的短路。
過熱性故障發展較緩慢，在短時間內不會釀成事故，但是在散熱不良的情況下，隨著時間的推移，熱故障就會從低溫過熱過度到高溫過熱，甚至迅速產生電弧，從而導致變壓器損壞。
2) 電性故障
電性故障是指在變壓器內部，由高電場強度作用而導致的變壓器內絕緣性能下降或劣化。產生電性故障的部位常見的有：繞組匝間、層間、相間絕緣；引線斷裂處；分接開關等。該故障按能量密度分為：局部放電、火花放電、電弧放電。各種類型可能的原因如下：a. 局部放電一一受潮的紙、油過飽和，空隙等造成的局部放電，并形成X蠟；金屬尖端之間局部放電；沖片棱角或沖片間局部放電等。
b. 火花放電一一繞組、屏蔽環中的相鄰導體間，連線開焊處等，由接觸不良形成的不同電位或懸浮電位造成的火花放電或電??；夾件間、套管與箱壁、線餅內的高壓對地放電；木質絕緣塊、絕緣構件膠合處，沿圍屏紙板表面或夾層的爬電；油擊穿、選擇開關的切斷電流以及在電場很不均勻或畸變下也可能產生火花放電等。
c. 電弧放電一一在變壓器中的任何部位都可能發生，以線圈匝間、層間擊穿為多見。局部高能量或短路造成的閃絡；繞組的匝間絕緣擊穿；低壓繞組對地、接頭之間、繞組與鐵芯之間等的短路；過電壓引起的內部絕緣閃絡；鐵芯的絕緣螺絲、固定鐵芯的金屬環之間的放電。
放電性故障，尤其是匝間、層間和圍屏的局部放電危害嚴重，在故障潛伏初期難以有效監測到，隨著絕緣缺陷逐漸發展擴大，引起變壓器油紙絕緣的劣化，最終以突發性事故暴露出來，對輸變設備的安全運行構成極大的威脅。
