①超聲波定位法
當變壓器內部發生局部放電時，會伴隨有超聲波能量的放出，超聲波在不同介質(油紙、隔板、繞組、油等)中向外傳播，到達固定在變壓器油箱壁上的超聲波傳感器。通過測量超聲波傳播的時延時間，就能確定局放源的位置。油箱內部放電源產生的超聲波穿過變壓器油到達箱壁上的傳感器有兩條途徑，一條是直接傳播，即超聲波穿過變壓器油到油箱內壁，并透過鋼板到達傳感器，這部分超聲波都是縱向波；另一條是先以縱向波傳到油箱內壁，然后沿鋼板按橫向波傳播到傳感器，此波為復合波。因而，由波形讀取時延的時間也有兩種讀取法。由于超聲波在鋼板中的傳播速度比在油中快得多，且在鋼板中衰減很大，因此該波到達傳感器的直達波的幅值通常比復合波大得多，如圖所示。這樣便可很容易地分辨出直達波，以該波為準讀取時延的時間。

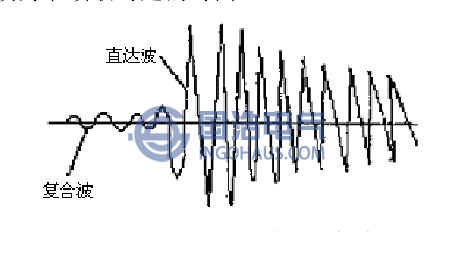

傳感器接收到的直達波和復合波
②電氣定位法
當變壓器內部發生局部放電時，產生的放電脈沖沿繞組傳播到達測量端，該放電脈沖包含了放電特性和局放定位所需的有用信息，通過對放電脈沖進行分析，可以確定局放源的位置。早期的研究表明，通常情況下，變壓器繞組普遍存在三個頻率特性范圍，如下圖所示：在不同頻率范圍內，變壓器繞組的傳輸特性不同，具體為：在低頻范圍內(0-0.01MHz)局部放電信號的傳輸以電磁波形式為主；中頻范圍(0.01-0.1MHz)以振蕩形式為主；高頻范圍(0.1-10MHz)以電容分量傳輸為主。因此，在測量端測得的局部放電信號通常由三部分組成，分別為：行波分量(0-0.01MHz)，即以電磁波的形式傳播的分量；振蕩分量(0.01-0.1MHz)，即由繞組的共振引起的分量；電容性分量(0.1-10MHz)，即通過電容梯形網絡傳輸?shù)姆至俊?/span>
變壓器繞組的頻率特性
