一、檢測準備
a)檢測前，應了解被試設備型號、制造廠家、安裝日期等信息，掌握被試設備運行狀況、歷史缺陷以及家族性缺陷等信息，制定相應的技術措施；b)選擇合適的參考設備。一般情況下，選擇與被試設備連接在相同母線或并聯在母線上的其它同相設備，以同類型電容型設備為宜。選定的參考設備一般不再改變，以便于進行對比分析；
c)配備與檢測工作相符的圖紙、上次檢測的記錄、標準化作業工藝卡。掌握被試設備及參考設備歷次停電例行試驗和帶電測試數據；
d)現場具備安全可靠的獨立電源，禁止從運行設備上接取檢測用電源；
e)檢查環境、人員、儀器、設備滿足檢測條件；
f)按相關安全生產管理規定辦理工作許可手續。
二、檢測方法
(1)檢測原理圖

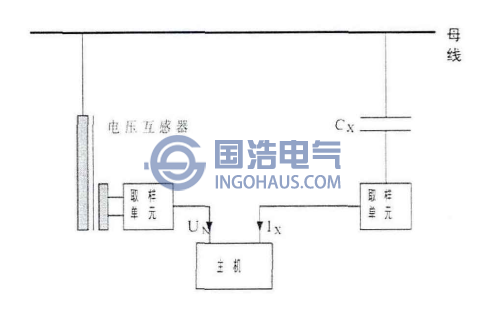

絕對測量法

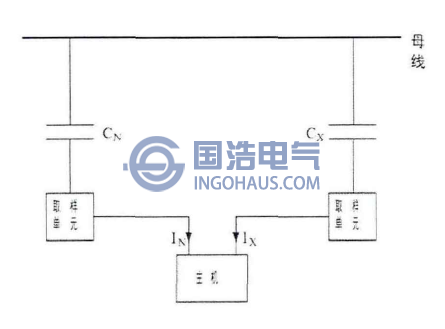

相對測量法
(2)檢測步驟
a)查看被試設備出廠試驗數據及投運后歷次試驗數據；b)選擇合適的參考設備，并備有參考設備的停電試驗記錄；
c)核對被試設備、參考設備運行編號，查看并記錄設備銘牌；
d)檢查測試引線導通情況；
e)開機檢查儀器是否正常；
f)正確連接取樣單元、測試引線和測試儀器，防止在試驗過程中形成開路。采用絕對測量法時，電壓信號應通過電壓互感器測量繞組獲取；
g)正式測試開始之前應進行預測試，數據穩定后，記錄數據，并記錄基波頻率。采用相對測量法時，應記錄被試設備相鄰間隔是否帶電，避免相鄰間隔對測試結果的影響；
h)測試完成后，正確恢復設備接線，確保電容型設備末屏可靠接地；
i)測試數據異常時，應選擇其他設備進行對比測試，分析原因。
(3)檢測驗收
a)檢查檢測數據是否準確、完整；b)恢復設備到檢測前狀態。
