物體機械振動主要以超聲波形式傳播，不同于普通聲波的是其振動頻率較高，大于20kHz，人耳聽覺無法感知到這一頻段。按聲源、聲波在介質中振動方向、傳播方向的關系，超聲波可以被分為兩種類型：橫波和縱波。橫波，僅能存在于固體介質中，其振動方向垂直于傳播方向；縱波，能存在于氣、固、液體介質中，其振動方向與傳播方向一致。
在介質中，聲音的形式傳播為機械波。介質為液體時，這一局部干擾現象會導致液體介質出現局部的膨脹和壓縮現象，介質的局部壓力發生變化。這種現象將導致分子的位移和介質不同部位的密度發生改變。
在物理學中，對于聲波的運動有著更為正式的描述：

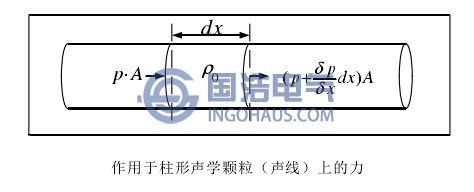

氣體的狀態方程決定聲在其中的傳播速度；對于液體，速度是由該液體的彈性決定的；對于固體，則是由胡克定律決定的。圖中顯示了作用在一小滴液體上的力。合成作用力使該顆粒以速度V移動。對于平面波，聲的壓強和顆粒的速度的比例被稱為聲阻抗：
Z=P/v
聲阻抗和電阻抗類似，并且當壓強和速度異相的時候也可以是復數。然而，在平面波中，聲阻抗是一標量值，被稱為介質特征阻抗。當聲波傳輸通過物體時，聲波的強度將會隨著與聲源距離的增加而衰減。導致這個現象的因素包括聲波的幾何空間傳播過程、聲波的吸收(聲波機械能轉為內能的過程)以及波陣面的散射。這些現象都導致了聲波的強度隨著與聲源間距離的不斷增大而不斷減小。
在理想介質中，圓柱波強度、球面波強度分別與相對于聲源的距離、球面波陣面面積成反比，此類衰減被稱為空間衰減。因?yàn)榇祟愃p僅與波形傳播的空間幾何參數有關。
當聲波在兩種不同的媒介中傳播時，能量發生衰減，因其會產生反射等現象。當波以一定的相對角度傾斜入射時，就會產生折射現象。Snell定律很好地定量地描述了折射現象。與其它所有的波一樣，聲波在遇到拐角或障礙物時也會發生衍射現象。當波長與障礙物尺寸相差不大或遠大于障礙物尺寸時，衍射效果非常明顯；但是當障礙物尺寸與波長相比十分巨大時，衍射現象幾乎不會出現。
聲音及沖擊振動在局放現象產生于電力設備中時出現。超聲波傳感器安裝在設備腔體外側用以獲取局部放電信號。這類方法的顯著特點是傳感器獨立于電力設備的電氣回路，不存在電氣干擾，但在實際環境使用時易受外界因素的影響。超聲信號由于在電氣絕緣材料中傳播時強度衰減較大而具有較高的定位準確度，與此對應的是超聲波檢測法的范圍減小和靈敏度的降低。
局部放電實際是氣隙的擊穿過程，放電區域很小，放電通道半徑約為0.1mm，因而局放源可看成點聲源。超聲波局部放電檢測的原理如下圖：
超聲波檢測局部放電基本原理
