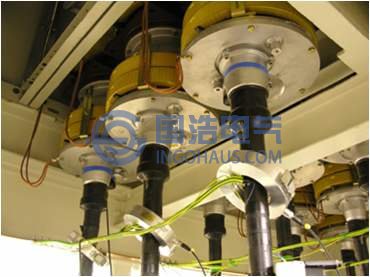

電纜局放檢測
差分法在線監測高壓電力電纜的局部放電技術于1989年在日本問世，其基本原理是在中間絕緣接頭連接盒外護套表面，金屬護套絕緣分段處的接頭左右兩端分別固定兩個金屬鉑電極，外接一選用適當?shù)母咦柚禉z測阻抗Zd，利用電纜絕緣層的等效電容作為耦合電容，這樣接頭內產生的局部放電信號就可以被檢測阻抗耦合到。該方法操作簡單安全，不需要額外使用高壓電源和耦合電容等試驗設備，并且無需改變現場檢測時的電纜接線，而其還可以很好地抑制來自線芯的噪聲干擾，因此特別適合于在線檢測。但是由于兩邊的等效電容很難做到嚴格相等，那么檢測回路就有可能將來自于線芯的干擾信號誤判斷為局放信號。因此有人提出利用電橋平衡法來改善差分法，通過這種改善，能夠得到較高的檢測精度和較強的抗干擾能力。
方向耦合法由德國柏林大學的Strehl等人提出，并在德國的一400kV電纜線路上有成功應用的例子。方向耦合法是在電纜中間接頭兩側分別安裝一個方向耦合傳感器，傳感器安裝在電纜的外半導電層和金屬護套之間，這樣的安裝不會影響電纜的絕緣性能，兩個傳感器引出四個測量端口A，B，C，D，利用四個端口測得的信號，可以判斷出是來自中間接頭內部的局放信號還是來自外部空間的干擾信號，因此該法可以很好的抗干擾?，F(xiàn)場測試結果表明，其檢測靈敏度可小于0.1pC。
電磁耦合法的基本原理是脈沖電流法，其是將鉗型羅戈夫斯基線圈卡裝在電纜終端或者中間接頭的屏蔽層的接地線上，通過感應流過電纜屏蔽層的局部放電脈沖來檢測局放。該法在瑞士有比較成功的應用實例，檢測靈敏度可低于5pC。電磁耦合法的檢測頻帶可以很寬，可以捕捉到大部分的局部放電信息，并具有能真實地反映脈沖波形等特點，而且其操作簡單，安裝方便，正在被廣泛的研究和應用。不足之處在于該方法容易受到地線電磁信號的干擾，單純依賴硬件濾波放大技術很難排除某些類似于局部放電脈沖的干擾。
電容耦合法是由國內的西安交通大學和英國南安普敦大學共同提出和研究的一種方法。其做法是：剝去XLPE電纜的部分外護套，將金屬箔片貼在外半導電層上作為檢測電極，切斷的金屬屏蔽層用導線重新連接起來。由于在工頻時外半導電層阻抗遠小于絕緣層，而在高頻時外半導電層的阻抗和絕緣層的阻抗將具有可比性，故外半導電層可視為工頻地，金屬屏蔽層為高頻地，這樣電容傳感器的接入既不影響電纜的絕緣效果，又有利于對高頻信號的獲取。研究表明，該檢測法的靈敏度可小于3pC。
電感耦合法是從局部放電信號產生的磁場中獲取局部放電信息，該法為荷蘭提出的一種應用于繞包愷裝電纜的局部放電在線檢測方法。其檢測原理是：當電纜中的局部放電脈沖沿電纜屏蔽傳播時，可將該脈沖電流信號分解徑向分量和切向分量。由于脈沖電流的切向分量會產生一個軸向的磁場，穿過磁場的傳感器上會因磁通變化而感應出一個雙極性的脈沖電壓信號，以此信號的大小來判斷電纜內局放量的大小。此檢測方法的檢測靈敏度為10 pC-20pC。這種測量方法的劣勢在于只能用于繞包愷裝電纜，并且由于高頻信號沿電纜傳播時衰減嚴重，因此該法的有效測量距離很短(僅為10m左右)，只能用于對電纜終端或中間接頭等電纜附件的局部放電測量。
超聲波檢測技術是研究較早的用于電纜局部放電檢測的方法之一，由于電力電纜局部放電時會輻射出超聲波信號，利用超聲波傳感器檢測到這一信號，就可以判斷出電纜本體或附件中是否發生了局部放電。局部放電產生的超聲波頻率范圍分布在幾十到幾百kHz范圍內，考慮到超聲信號在電纜絕緣中傳播時其高頻分量衰減很快，同時考慮到聲波的散射等原因，需要提高超聲波傳感器的靈敏度和抗干擾能力。
超高頻法是近年來發展出來的一種新的局部放電檢測方法，超高頻法最早應用于GIS的局部放電檢測，由于其靈敏度高、抗干擾能力強、能對局部放電源定位以及識別不同的缺陷類型等諸多優點得到了迅速發展。其后，國內外又對超高頻法應用于變壓器和電機絕緣的局部放電檢測做了很多研究并有很多成功應用的例子。超高頻法在GIS以及變壓器上成功應用之后，借鑒其應用原理與經驗，很多專家學者開始嘗試將該方法應用到XLPE電力電纜局部放電的在線檢測中。研究表明，XLPE電纜本體或中間接頭發生局部放電時，其放電脈沖具有很短的上升沿，能夠激發出頻率高達上GHz的電磁波分量，雖然電纜本體上有很好的屏蔽層，但是UHF電磁波可以通過電纜的接地引線、電纜終端或中間接頭的屏蔽斷開處向自由空間傳播，因此將UHF檢測技術應用于電纜局部放電的檢測中是可行的，利用超高頻傳感器接受這部分電磁波分量來檢測電力電纜的局部放電是目前的研究熱點，然而超高頻分量在傳輸時衰減嚴重，信號獲取困難又是其難以推向實際應用的技術難點。
上述介紹了國內外用于XLPE電力電纜局部放電檢測的諸多方法，雖然種類多樣，優點各異，但同時也存在著難以解決的技術難點：(1)電纜發生局放時信號極其微弱，容易被強大的背景噪聲所淹沒；(2)電纜運行現場電磁干擾源較多，單純的硬件濾波難以濾除全部干擾；(3)傳感器采集到的信號經濾波后波形會發生畸變，不利于信號的辨別；(4)尚缺乏電纜絕緣劣化判斷標準、局部放電信號識別技術以及現場運行經驗的積累等。
雖然己有的各種檢測方法方法有其各自的優點，但又都存在著各自的不足之處，很難有一種大家公認的、成熟的檢測方法應用于實際中。為了彌補各種檢測方法的不足，可以采用各種檢測方法相互配合的多傳感器聯合檢測方法，即使這樣，在線檢測中準確判斷XLPE電纜的局部放電量依然很困難。
另外，考慮到電力電纜大部分的絕緣故障來自于電纜附件，而很少發生在電纜本體，而且在電纜附件處獲取局部放電信號時信號的衰減較小，幅值較大，因此靈敏度較高，所以研究怎樣準確測量電力電纜終端及電纜中間接頭的局部放電是大有前途的。
