對局部放電過程中產生的光輻射進行測量可以己達到對局部放電定性、定位的目標。光測法一般分為可見光檢測法和紫外線檢測法。
(一)光輻射的產生：
光輻射主要是在粒子(原子、離子或分子)從激勵狀態(高能級)恢復到基態(低能級)過程(稱為電子躍遷)，或正、負離子與電子的復合過程中產生。對局部放電釋放的光波內包括紫外、可見光、紅外三個譜段。

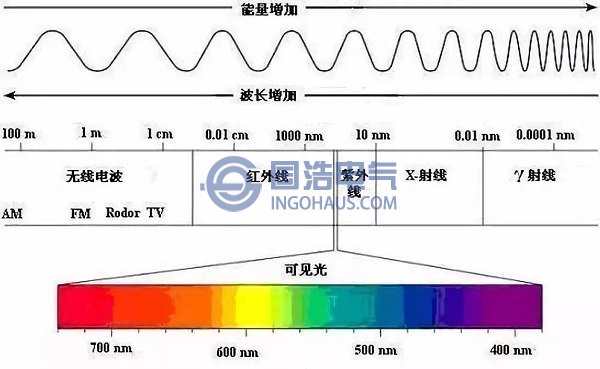

電磁波譜
同時試驗證明隨著發生局部放電部位場強與其輻射出的紫外區域能量呈正相關。
(二)紫外線局部放電檢測原理：
紫外線的波長范圍為100-400nm，這個波長范圍與太陽光中的紫外線波長有交集，但地球表面被一層距離地面20km-50km的臭氧層包裹，臭氧層對日光中的紫外線有較強的吸收能力，透過臭氧層的吸收最終到達地球表面的紫外線波長都在280nm以上，低于280nm的紫外線波長范圍內都較少受到日光的干擾，我們把低于280nm的紫外線區域稱為“日盲區”。因此在“日盲區”波長范圍內對設備局部放電產生的紫外線進行觀測可以取得較好的效果。下圖為一般情況下紫外線成像系統的工作原理圖。設備接受到被測光源與背景光源的混合信號進入光學處理設備，被紫外光束分離器分離成可見光和紫外線，前者經過濾波和信號放大以后進入可見光鏡頭，后者通過“日盲”濾鏡，濾掉日盲區以外的紫外線，并在紫外線感光元件上形成紫外圖像，之后經過圖像處理系統將兩者疊加，就可在顯示屏上看到實時圖像與對應的紫外線產生情況。
(三)紫外線局部放電檢測應用范圍：
1. 絕緣子檢查：可對運行中輸電線路絕緣子串(瓷質絕緣子，復合絕緣子、玻璃絕緣子)、各類型設備引線套管的缺陷、劣化、表面污穢、反污涂料涂飾不合格等造成的表面放電進行檢查。2. 高壓、超高壓、特高壓輸電線路導線檢查：架空線路在架設過程中導線可能因為拖拽，張力放線甩尾，安裝金具過程中造成表面損傷、斷股、散股、毛刺、截面變形等缺陷，運行過程中會發生較強電暈現象，用紫外線局部放電檢測設備可對故障點準確定位。
3. 電氣設備外絕緣污穢程度檢查：電氣設備外絕緣積污到一定程度(沿海，高鹽，重工業區、礦煤等產區更嚴重)，在一定濕度和外加電壓情況下會產生放電，通過紫外線局部放電檢測設備可間接的定性或非嚴格定量的檢測出電氣設備的積污程度和污穢分布狀況。
4. 電氣設備交接試驗：電氣設備進行交接試驗時，可直觀的檢測出設備設計缺陷、制造工藝缺陷以及運輸組裝過程中對設備表面造成的損傷，可有效避免“傷、病”設備投入運行。
