上世紀八十年代，英國中央電力局兩位工程人員通過設備改進將局部放電檢測裝置的檢測工作頻率頻率從MHz數量級成功提升到GHz水平，并成功的在電氣設備中檢測到由于局部放電激發出的高頻電磁波。特高頻局部放電檢測法逐步成為電氣設備特別是GIS設備檢測局部放電的重要方法。
(一)特高頻局部放電檢測法的原理
局部放電通常發生在絕緣水平相對較低且位于及不均勻電場的狹窄間隙之間，其放電呈間歇性且過程極短，放電時間在納秒級，這種脈沖型間歇放電會向外釋放相應的電磁波，頻率在GHz數量級，特高頻局部放電檢測法(Ultra-High-Frequency，簡稱UHF)即是通過特高頻接收裝置(傳感器)對由局部放電產生的特高頻電磁波進行檢測來判斷局部放電的位置及放電程度等信息，通常情況下由局部放電激發出的特高頻電磁波頻率在300MHz到3GHz之間。在這個頻段中噪聲衰減非常大，因此通過一定的A/D轉換裝置可以完美再現局部放電的脈沖信號，這也是特高頻法抗干擾性強的主要原因。在實際應用過程中有內置傳感器和外置傳感器兩種模式，下圖是以GIS設備為例示意UHF外置傳感器和UHF內置傳感器。
GIS設備內置、外置傳感器示意圖
1. 靈敏度高。
GIS設備空腔中充滿了SF6氣體，GHz數量級的電磁波在這種介質中損耗很小，同時在空腔中傳播受到內部設備的阻攔，會發生不同方向的反射，并會在GIS設備空腔內形成諧振，延長了局部放電特高頻信號的振蕩時間，有利于傳感器對這種高頻信號的捕捉，因此，其靈敏度相較超聲波法更高，安裝的傳感器數量更少。
2. 具備較強的抗干擾能力。
隨著GIS設備容量不斷增大及現場設備布置復雜等因素會產生很多電磁或機械噪聲干擾，會給局部放電的檢測工作帶來很大的誤差，其中電暈放電是引起電磁干擾的常見原因，但是由于電暈放電所產生的電磁波頻率在200MHz左右，常用特高頻局部放電檢測裝置的檢測頻率都在300MHz以上因此可以有效的避免了電暈放電的干擾。
3. 局部放電點定位準確。
電磁波在GIS腔體內傳播的速度可近似為光速，因此通過檢測局部放電特高頻信號傳播到相鄰兩個傳感器的時間差就可以通過計算確定局部放電點的精確位置，為下一步的缺陷處理提供準確的位置參數。
4.可實現對局部放電類型的識別。
每一種局部放電都有類似“指紋”的特有的頻譜特征，通過建立放電類型識別“專家?guī)?rdquo;(各種不同類型頻譜的分類匯集整理)，來實現對檢測結果局方類型的快速、準確判斷。
(二)特高頻局部放電檢測方法
1. 檢測儀器包括：
(1)傳感器：能夠接收300MHz-3 GHz特高頻電磁波信號的耦合器；
(2)信號放大器：對接收到的信號進行放大處理；
(3)信號處理設備：對耦合器接收到的特高頻信號進行處理；
(4)數據處理終端(PC)：通過專用分析軟件對接受到的特高頻信號頻譜進行分析和識別。
2. 檢測流程
(1)根據不同型號檢測設備的要求連接傳感器(耦合器)，信號處理設備以及數據處理終端(PC)，并檢查各部分連接是否可靠，必要時可加裝信號放大系統以滿足工作需要。然后將傳感器(耦合器)固定在GIS設備的盆式絕緣子上，如圖。

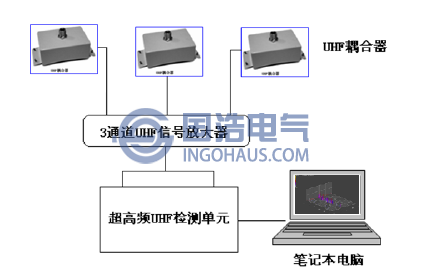

GIS設備特高頻局放試驗連接示意圖
(3)根據作業指導書填寫標準，填寫試驗地點，被檢設備，試驗時間等基礎數據，并根據試驗現場情況調整信號閡值。
(4)接通檢測信號，開始檢測，對讀取到的頻譜信息進行判斷，如無故障波形則繼續對下一個測量點進行檢測如有疑似異常信號應對其進行記錄并做進一步的研判。
3. 檢測注意事項
(1)保證接線正確，與裸露帶電設備保持足夠的安全距離，確保人身安全。
(2)合器應與盆式絕緣子充分緊密接觸，并固定結實，同時耦合器應位于用來固定絕緣子位置的螺栓中間，避免金屬構件對腔體內電磁波的屏蔽作用，并防止耦合器與金屬構件產生的靜電對檢測數據的干擾。
(3)確保被檢測設備附近電磁信號環境的潔凈，避免手機、對講機及其他設備的電磁波污染。
(4)是否加裝信號放大器要視被檢設備異常信號的強弱而定。
(5)檢測前應檢查同軸電纜保護層有無破損，如有需更換。
(三)特高頻局部放電檢測方法的優缺點及應用范圍
優點：1. 靈敏度高，抗干擾性強；
2. 原理及現場應用符合性好，是局部放電檢測技術的發展方向。
缺點：
1. 內置傳感器安裝技術標準要求高，GIS腔體內部絕緣設計需重新考慮；
2. 目前僅在GIS設備上應用較多，其他設備推廣有困難；
3. 偶爾誤報。監測應用過程中會發生誤報，給變電運維人員帶來一定困擾。
