電力變壓器是變電站(非開關站)的核心電氣設備，是電能分配，電網聯絡的關鍵節點，可以起到升高電壓一一降低輸電損耗，降低電壓一一滿足用戶需求的作用。
1. 鐵芯
鐵芯為磁通提供導磁通道，為降低渦流損耗采用高磁導率的硅鋼片堆疊拼插組裝而成。變壓器繞組則按照一定的匝數分層密繞在鐵芯上，同時鐵芯在器身內部對其連接件，包括引線、分接開關、和附件等起到支撐和固定作用。為防止因懸浮電位造成局部放電引起鐵芯局部過熱和絕緣油劣化鐵芯必須保證有且僅有一點接地。

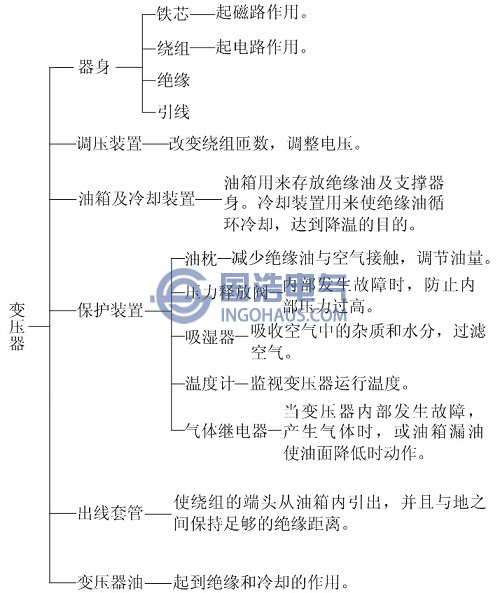

下圖1給出了油浸式變壓器典型結構組成。
油浸式變壓器典型結構
2. 線圈繞組

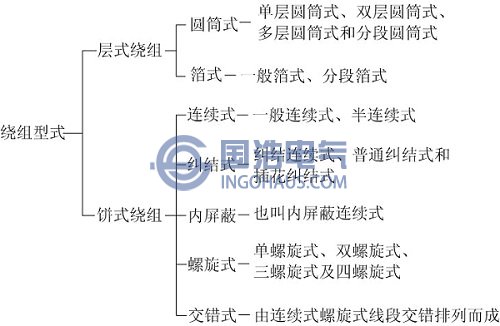

線圈繞組為電流提供通道，是由帶有絕緣層的電磁線按照一定的規律，經繞制、換位、壓緊、整形、套裝而成。根據電磁感應定律，初級線圈和次級線圈在工頻頻率下以交變的磁通傳遞電能。圖2給出了常見的線圈繞組形式。
線圈繞組為電流提供通道，是由帶有絕緣層的電磁線按照一定的規律，經繞制、換位、壓緊、整形、套裝而成。根據電磁感應定律，初級線圈和次級線圈在工頻頻率下以交變的磁通傳遞電能。圖2給出了常見的線圈繞組形式。
常見線圈繞組形式
3. 分接開關
變壓器分接開關主要起到調節輸出電壓的作用，按操作要求可分為有載調壓和五載調壓兩類，有載調壓變壓器可在帶電情況下完成調節電壓分頭工作，無載調壓變壓器需要停電后才能完成上述工作。
4. 套管
套管主要起到引流作用，將變壓器繞組上的初、次級引線引至變壓器本體外部，通過套管末端的接頭與變電站內其他設備相連，根據變壓器容量不同套管內部通常用絕緣油、純瓷或SF6氣體進行絕緣。
5. 變壓器油
變壓器油一般是礦物油，是石油的一種分餾產品，其主要成分是烷烴，環烷烴和烴，以及一部分芳香族不飽和烴等化合物。呈淺黃色，相對密度0.895，凝固點<-45℃。變壓器油除冷卻和絕緣功能外還起到保護變壓器內部設備和信息傳遞的作用，即可通過化驗變壓器油內各物質組分來判斷變壓器的運行狀態。
變壓器分接開關主要起到調節輸出電壓的作用，按操作要求可分為有載調壓和五載調壓兩類，有載調壓變壓器可在帶電情況下完成調節電壓分頭工作，無載調壓變壓器需要停電后才能完成上述工作。
4. 套管
套管主要起到引流作用，將變壓器繞組上的初、次級引線引至變壓器本體外部，通過套管末端的接頭與變電站內其他設備相連，根據變壓器容量不同套管內部通常用絕緣油、純瓷或SF6氣體進行絕緣。
5. 變壓器油
變壓器油一般是礦物油，是石油的一種分餾產品，其主要成分是烷烴，環烷烴和烴，以及一部分芳香族不飽和烴等化合物。呈淺黃色，相對密度0.895，凝固點<-45℃。變壓器油除冷卻和絕緣功能外還起到保護變壓器內部設備和信息傳遞的作用，即可通過化驗變壓器油內各物質組分來判斷變壓器的運行狀態。
氣體繼電器內部結構圖
6. 氣體繼電器
當變壓器發生內部故障時，在放電條件下變壓器油會被分解，產生不同的氣體，當氣體量超過變壓器油的溶解量后會匯集到變壓器大蓋，并沿大蓋流向氣體繼電器(變壓器大蓋沿氣體繼電器方向有1-1.5%的坡度)，氣體繼電器會根據氣流的流速和總量發出“輕瓦斯動作”或“重瓦斯動作”信號，如果繼電保護裝置運行方式將“重瓦斯動作”信號投入跳閘模式，則后者可直接自動切除變壓器，防止變壓器受到更嚴重損傷。
當變壓器發生內部故障時，在放電條件下變壓器油會被分解，產生不同的氣體，當氣體量超過變壓器油的溶解量后會匯集到變壓器大蓋，并沿大蓋流向氣體繼電器(變壓器大蓋沿氣體繼電器方向有1-1.5%的坡度)，氣體繼電器會根據氣流的流速和總量發出“輕瓦斯動作”或“重瓦斯動作”信號，如果繼電保護裝置運行方式將“重瓦斯動作”信號投入跳閘模式，則后者可直接自動切除變壓器，防止變壓器受到更嚴重損傷。
