在開關柜的結構和頻譜特性方面,高壓開關柜的局放檢測與其他電力設備有明顯區別。首先,由于開關柜設備是金屬殼體是封閉的,放電部件位于內部,檢測傳感器難以深入內部,因此,在開展暫態地電壓檢測時,很難判處開關柜內部環境中電磁噪聲對檢測的影響。其次,開關柜柜內絕緣、開關柜各部件絕緣大多為空氣絕緣或環氧樹脂固體絕緣,此種絕緣材料的絕緣強度相對較弱,產生的電磁放電的頻譜相對較低,其頻帶與環境電磁噪聲基本重合。因此,必須遵循特定的檢測程序,才能確保開關柜TEV檢測結果數據的準確性。

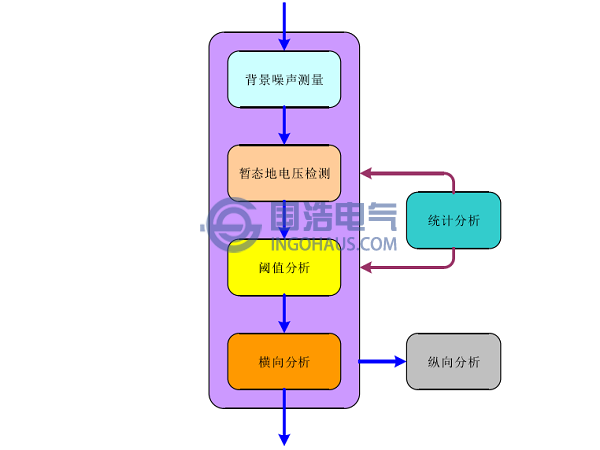

開關柜局部放電現場檢測的基本流程
橫向分析技術是在閾值分析無法判斷放電信息時,尤其是放電較弱時,橫向分析技術能實現對單臺或多臺開關柜局部放電活動的判斷。
統計分析是從宏觀角度及開關柜局部放電狀態的發展演化的角度,對放電程度進行分析,該方法在幫助電網企業制訂科學、合理的檢修策略的同時,也能為閾值分析提供更加貼近實際的判斷準則。縱向分析可以有效的幫助運維人員發現電氣設備存在的各類隱藏性缺陷,主要是通過研究特定設備局部放電檢測數據的發展變化趨勢實現對設備運行狀態的判斷。
