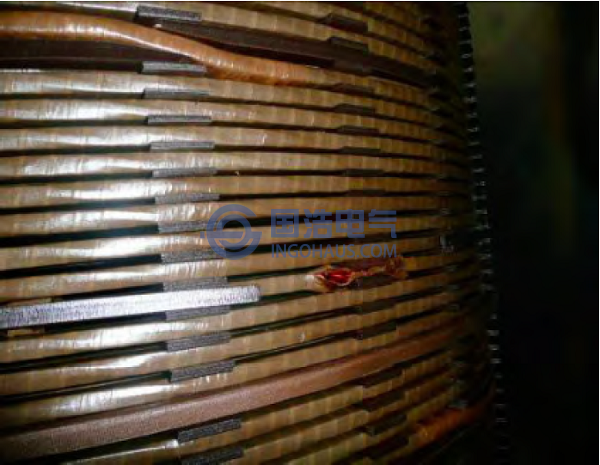

變壓器線圈故障局放檢測
發生局部放電時，在放電的區域中，分子間產生劇烈的撞擊，宏觀上產生了聲波，我們把頻率大于20kHz的稱為超聲波。通過檢測局部放電產生的超聲波信號來判定局部放電的方法稱為局部放電的超聲波檢測法。開關柜的噪聲主要集中在低頻領域，大多在20kHz以下，采用超聲波法進行局部放電檢測，應避開干擾頻率范圍而以高頻率為對象，但頻率越高，聲波在傳送過程中的衰減越大，因此利用超聲波法進行局部放電檢測所采用的頻段一般在數十到數百kHz。
當變壓器內部發生放電時，局部放電產生的聲波信號傳遞到其表面，超聲波傳感器將其轉換為電信號，通過放大器放大后傳到采集系統。超聲波檢測法最大的優點是不受電氣上的干擾，且可以實現放電源的準確定位。
綜上所述，將超聲波方法應用到變壓器局部放電檢測中，可以排除現場電磁環境的干擾，可以大大提高檢測系統的抗干擾性。
準確的判斷變壓器內部局部放電的種類對于整個設備的維修是非常重要的，基于此，我們對其局部放電模式分類進行簡單介紹。
對于局部放電的模式識別，首先需要根據相應的檢測手段檢測到原始的局部放電信號，然后根據相應的理論提取原始特征，最后根據相應的分類器進行模式分類。目前的研究主要基于如下方面：
(1)PRPS模式
即脈沖序列相位分布分析模式，這種模式實際上是關于局部放電一種最為基本的模式，包含有局部放電測量的全部信息。
(2)局部放電模式特征參數
目前局部放電模式特征提取常用的方法主要有統計特征參數法、分形特征參數法、數字圖像矩特征參數法、波形特征參數法、小波理論方法等。
