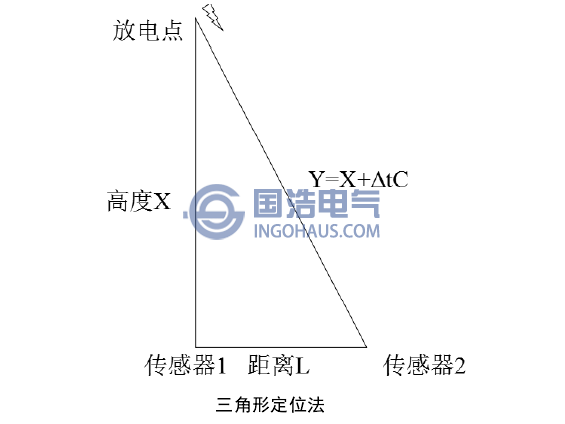

三角形定位法是特高頻帶電檢測技術中的重要故障源定位法，當特高頻檢測裝置檢測到脈沖電流信號的時候，可以判斷相位幅值等信息，然后采用時差法對局部放電源進行初級的定位，從而可以判斷出信號是由局部放電的放電源發出的，或者是由外部信號的干擾引起的。下圖為三角形定位法的示意圖：
a、首先使用空間定位法進行前后和左右的定位，能夠形成出兩個垂直平分面，這兩個交面形成了一條直線。
b、將傳感器2置于其地面，然后將傳感器1置于這條線的正下方的地面。放電點和傳感器1和傳感器2形成一個直角的三角型。
c、然后設放電點到達傳感器1的距離為X，傳感器之間的距離可以直接測出來。傳感器2和放電源之間的距離為Y。
d、放電源發出的信號到達傳感器的時間有一個差值，這個差值可以通過設置直接測量出來。電磁波的傳播速度是一個固定值，然后根據勾股定理可以得出放電點到達傳感器1的距離。
第二種放電源的檢測方式是聲一電定位方法。由于聲音在傳播中的傳播速度相對較慢，利用儀器可以識別這種時間差，這就為聲一電定位法提供了理論基礎。聲一電檢測的基本方法是：首先利用局部放電檢測器大體定位放電源的位置，然后在周圍安裝上多個超聲波檢測裝置，利用超聲波檢測裝置檢測到放電源特高頻信號的時間差，從而計算出放電源所在的位置。

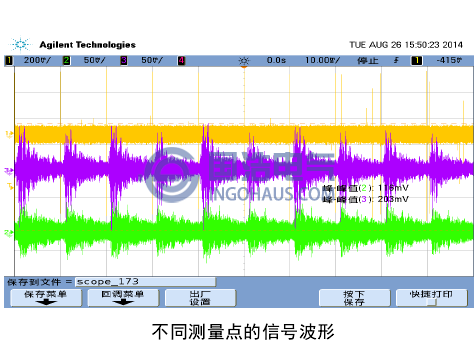

想要解析出放電源的位置：需要的電信號至少有一路，需要的聲信號至少有三路。帶電檢測中的電信號采集裝置HFCT。根據聲信號和電信號之間的關系，就可以解析出故障點所在的位置，從而確定放電源的所在位置。下圖為不同測量點的信號波形。
