氣體絕緣組合電器(Gas Insulated Switchgear，簡稱GIS)是一種以SF6氣體作為主要絕緣介質并將斷路器、隔離開關、接地開關、PT、CT、避雷器、母線、進出線套管、電纜終端等封組裝在一起的電氣設備。由于GIS采用的這種積木式設計，使得其結構十分緊湊，占地面積大大的縮小，如：電壓等級為110kV的GIS的總占地的面積跟常規的變電站比起來，僅占變電站的7.6%，該特點在目前城市土地資源稀缺的情況下是十分重要的，加之GIS維護工作量小、運行可靠性高，它己逐漸成為現代城市電網和超特高壓電網的主要裝備之一。下圖是一典型GIS現場安裝實物圖。

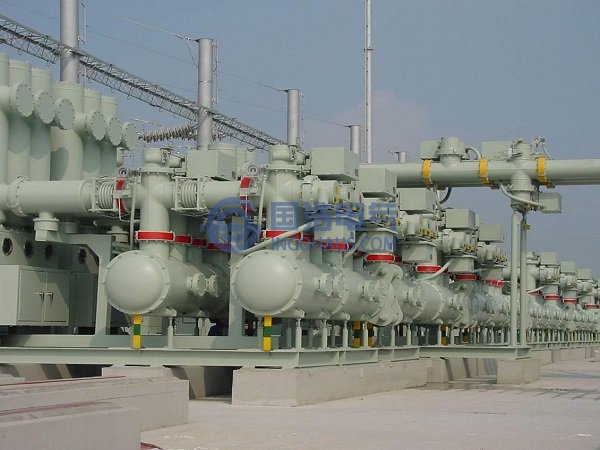

GIS實物圖
GIS設備運行狀態穩定，可靠性?xún)?yōu)于普通的電氣設備，但在運行過程中，溫度外力等的作用會導致GIS的內部絕緣出現時效老化；在制造、運輸、安裝調試、運行和維修過程又可能因?yàn)楦鞣N人為的不可控因素產生或殘留金屬微粒、刮痕等絕緣隱患。這些缺陷將影響GIS內部的電場分布，致使局部的電場發生畸變，導致GIS內部發生局部放電（Partial Discharge，簡稱PD），長期的PD則會引起絕緣子的劣化、SF6分解，引起絕緣介質絕緣強度降低或失效。GIGRE23.10工作組關于GIS故障的統計數據顯示：1985年之前所有己經投入使用的GIS設備，共發生故障562次，其中絕緣故障占的比例為60%；1985年之后，所有己經投入使用的GIS設備共出現故障247次，其中絕緣故障占51%。GIS發生故障時的故障原因是多樣的，國家電網公司針對這個情況對電壓等級在72.5kV-800kV內的GIS設備的運行狀況進行了系統性的分析，統計得到，GIS總共出現故障次數為33次，有24次是絕緣事故，有13次是絕緣故障，分別占事故總數的72.7%和17.6%。因此，GIS的絕緣問題必須引起重視。
當GIS內部發生絕緣故障時，最先出現的就是PD，若不及時發現，將演變成閃絡甚至絕緣完全擊穿，由此看來，PD既是加劇絕緣劣化的主要原因，同時由于PD信號含有豐富的能反映由各種絕緣缺陷導致的絕緣故障的信息，所以可以通過分析PD信號來得知GIS的絕緣狀態。由此，對GIS設備進行PD在線監測是目前保障GIS能夠安全穩定運行的主要技術手段。
