GIS電氣組合開關
(1)占地面積小
GIS設備的占地面積一般用以下經(jīng)驗公式表示A=10/Un*100%
其中Un表示GIS設備的額定運行電壓(kV)。例如運行電壓為500kV的GIS設備占地面積為
A=10/500*100%=2%

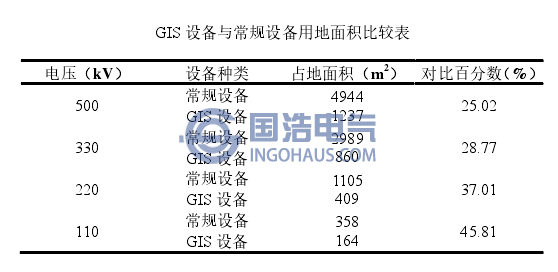

上述是對GIS設備本身而言，不包括配套設備所占的面積。例如GIS設備還有引出的瓷套管、電抗器、避雷器、電容式互感器等，他們的絕緣距離按空氣絕緣來考慮。此外，還有控制設備，其他電器機械設備等，所以GIS設備的占地面積比上式要大一些。下表為GIS設備與常規(guī)式設備占地面積的比較表，表中500kV設備以一串設備計算，220kV以一個進線間隔計算。
