開關柜狀態檢測
國家電網公司輸變電設備帶電檢測工作自2007年全面推廣以來，取得了顯著成效。近年來，公司系統有關省市公司和科研單位在充分借鑒輸變電設備帶電檢測工作基礎上，結合配網特點，在配網帶電檢測方面進行了有益的探索和試驗，積累了一定實戰經驗，研究提出了一系列配電網設備管理標準、技術標準和工作標準。近年來的配電網帶電檢測工作已經啟動并取得十分顯著成效，但相對于配電網設備的海量規模而言，目前參與設備狀態評價的設備仍相對有限，配網帶電檢測工作仍處于逐步深化階段。
10kV開關柜就屬于配電網設備，在開關柜內部包括了隔離開關、斷路器和相關的保護裝置。開關柜是否能正常地運行工作，對配電網有著重大的影響。如果開關柜發生故障，不僅會使相關設備與線路遭到損壞，更有可能造成停電的事故。配電網中的開關柜數目眾多，而且長期工作在高溫、高壓、潮濕等惡劣的環境下，其絕緣性能很容易受到破壞。因此，對開關柜的絕緣進行帶電檢測，從而采取相應的預防措施是十分重要也是十分迫切的。

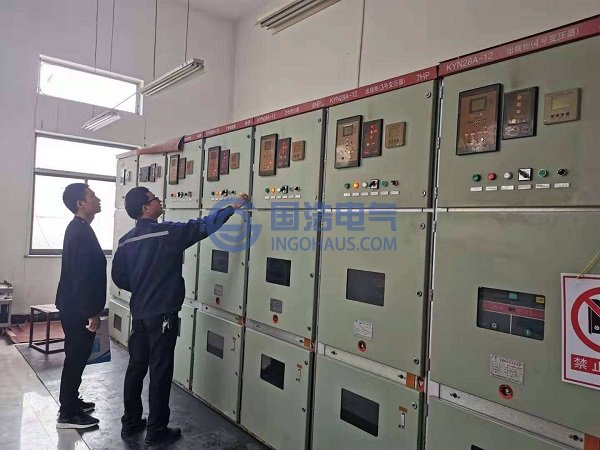

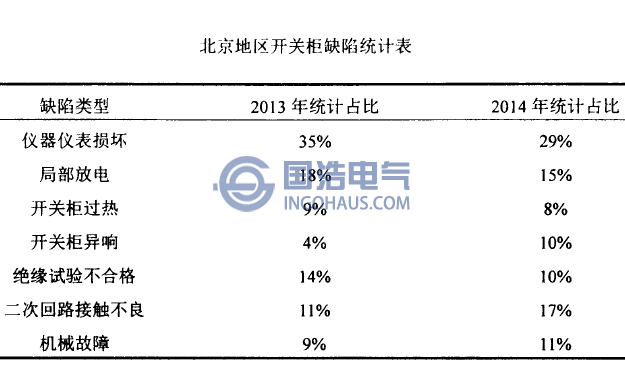

北京市電力公司對2013年和2014年的配網開關柜缺陷故障進行了統計分析。其中2013年開關柜缺陷故障共56次，其中儀器儀表損壞20次，局部放電10次，開關柜過熱5次，開關柜異響2次，絕緣試驗不合格8次，二次回路接觸不良6次，機械故障5次。2014年開關柜缺陷故障共52次，其中儀器儀表損壞15次，局部放電8次，開關柜過熱4次，開關柜異響5次，絕緣試驗不合格5次，二次回路接觸不良9次，機械故障6次。統計數據如表所示。
開關柜局部放電參量的帶電檢測手段包括特高頻電磁波檢測技術、高頻電流檢測技術、超聲波檢測技術和暫態地電壓檢測技術。其中，特高頻檢測技術、高頻電流檢測技術、超聲波檢測在主網設備的檢測中已有大量的應用，但是針對配網開關柜設備的適用性還有待評估，暫態地電壓檢測技術是近年來出現的一種主要針對開關柜的檢測技術，目前也有了比較廣泛的應用，但是其應用策略，尤其是評判標準，還需要進行深入的研究。此外，對于特高頻帶電檢測法來說，由于開關柜內的局部放電產生的UHF(Ultra High Frequency)電磁波在向外傳播的過程中，開關柜內部各個部件、柜體以及開關柜表面的縫隙都會對其產生一定的影響，電磁波會發生折射、衍射、衰減等現象，會影響特高頻傳感器對信號的接受等。所以要提高檢測效率，就必須對UHF電磁波在開關柜內、縫隙以及開關柜外部的傳播特性進行深入的研究。
