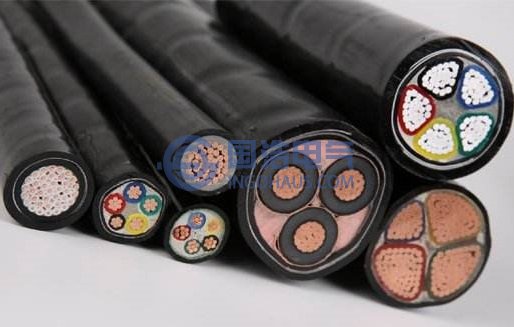

XLPE電纜
交聯聚乙烯電纜是以交聯聚乙烯作為絕緣的塑料電纜，國產的XLPE絕緣電纜用YJLV和YJV表示，YJ表示交聯聚乙烯，L表示鋁芯(銅芯可省略)，V表示PVC護套。下圖為單芯交聯聚乙烯電纜結構。
電纜是由多個部分，多種材料所組成，現在分別介紹各部分材料和作用：
1）導體芯線
導體芯線的作用是作為導體，傳輸電能。電纜中導體芯線的材料有兩種：a）銅，作為一種常用的優良導體，它有電導系數大，機械強度高，加工容易，耐腐蝕等優點，被廣泛用于做電纜線芯；
b）鋁，也是電力電纜導體常用的金屬材料之一，其資源豐富，價格較銅低，但電阻率比銅要高，線損較大，多用于低壓電纜。
線芯導體結構一般采用多芯圓絞線。圓形導線使得導體電場均勻，有利于提高電壓等級。多根導線的絞合增加導體的柔軟性和彎曲度。
電纜運行在高電壓高場強條件下，為了避免引起電場集中，防止導絲效應，應采用緊壓型線芯，另外緊壓型線芯可以防止擠塑半導體屏蔽層時半導體進入線芯，而且還可以有效的防止水分順線芯進入。

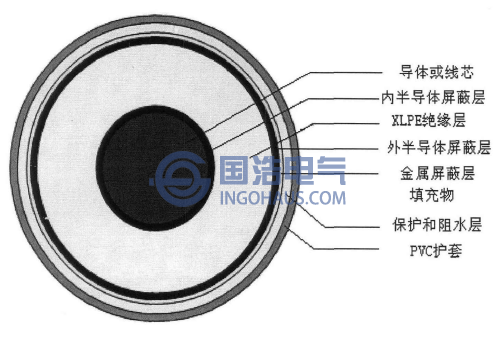

單芯交聯聚乙烯電纜結構
